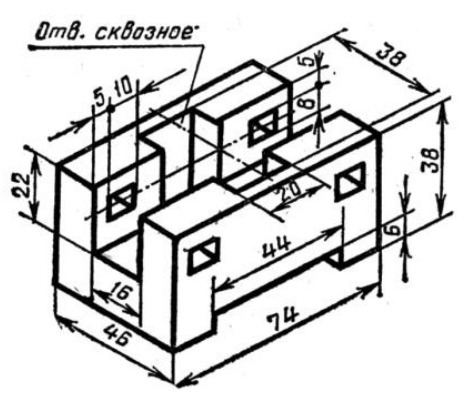

По аксонометрической проекции детали выполнить три

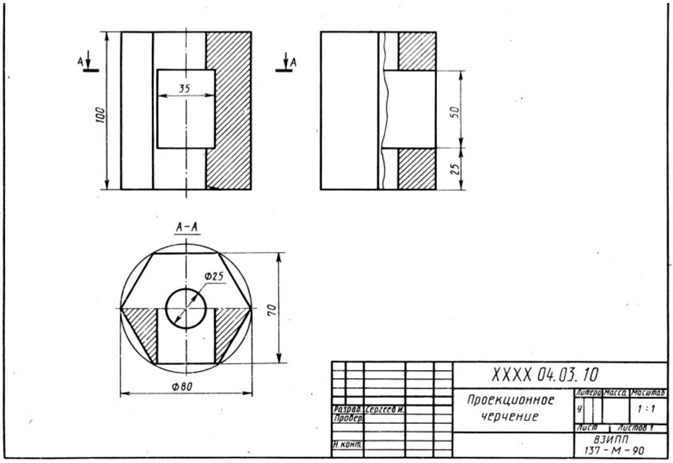

основных ортогональных вида, выполнить полезные разрез (разрезы), размерные линии. Чертеж построить в масштабе 1:1. Пример выполнения графической работы дан на рисунке

Приложения:

Ответы

Ответ дал: solncev1955p8fnco

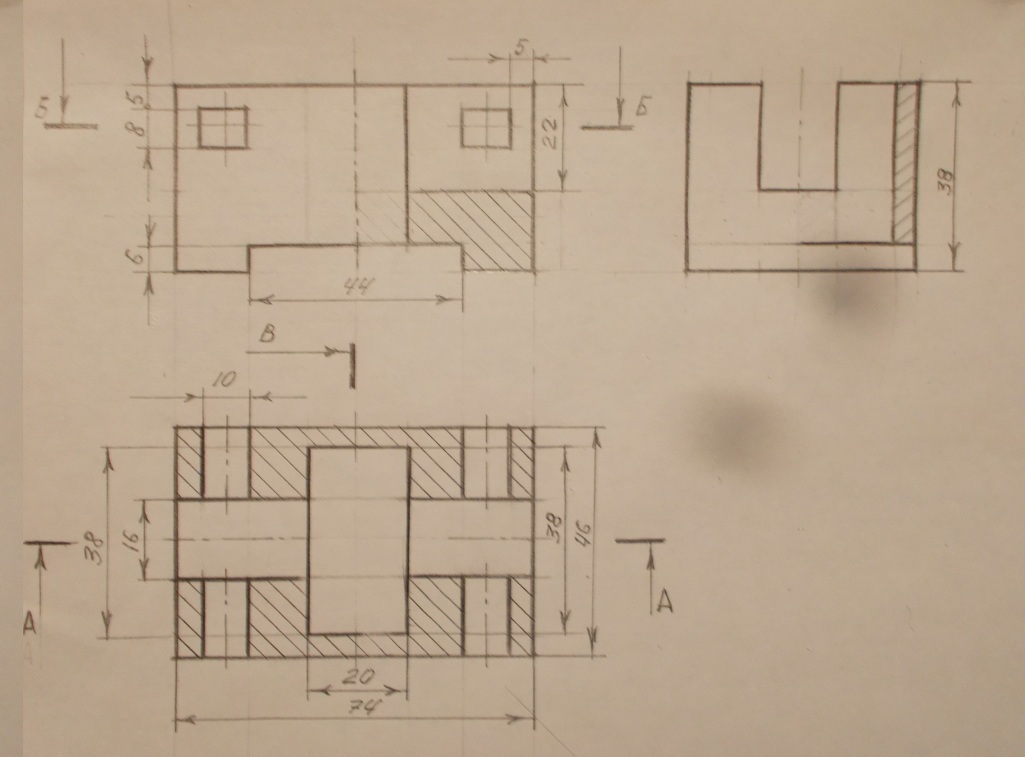

Чертеж с необходимыми разрезами выполнен на рисунке.

Приложения:

solncev1955p8fnco: И четыре отверстия 8 на 10. Секущая проходит через центры этих отверстий, то есть выше двух призматических отверстий, расположенных на горизонтальном разрезе снизу и с верху.

Букса: Отверстие сквозное (1 шт) с размерами 20*38

Букса: Горизонтальные линии убрать, а вертикальные соединить

Букса: И вид слева исправить. Сечение А-А указывать не нужно, т.к. разрез по оси симметрии

solncev1955p8fnco: Понятно, но не до конца понятно был объяснен этот элемент. Вся деталь сохраняет симметрию и не вольно читаешь это наглядное изображение как с двумя таким отверстиями. Сейчас исправлю

sunnybojko: Спасибо

sunnybojko: подскажите, как и где подписать разрезы?

solncev1955p8fnco: А - А, на фронтальной проекции (главный вид и половина разреза); Б - Б - горизонтальный разрез; В - В - половина профильного разреза и вида слева.

sunnybojko: Спасибо

Букса: Стрелки А-А - убрать и обозначение А-А наносить не нужно: обозначение Б-Б проставить над видом сверху; стрелки В-В - убрать и обозначение В-В наносить не нужно
