Помогите начертить чертеж по инженерной графики, пожалуйста

Приложения:

Ответы

Ответ дал: Букса
2

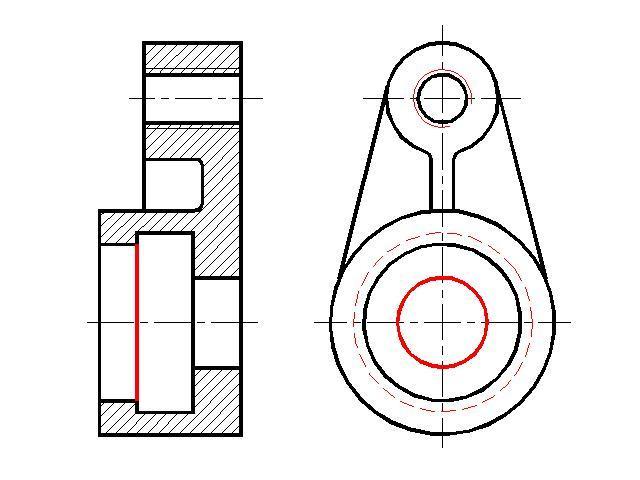

Что нужно добавить - выделено красным цветом:
1. прямой участок на главном виде
2. вид слева - неполную окружность, указывающую на резьбу (вверху)
3. вид слева - видимое и невидимое отверстия (внизу)

Убрать на главном виде штриховку с ребра жесткости.

Удачи!
