Question

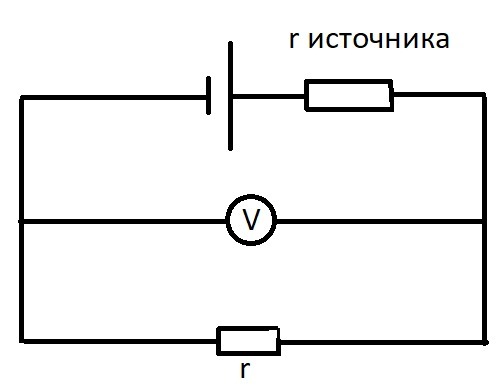

Сопротивление внешней части замкнутой цепи равно внутреннему сопротивлению источника. ЭДС источника 40В. Найдите напряжение на полюсах источника. Желательно с рисунком

Answer 1

Под цифрой 1 закон Ома для полной цепи, это общий случай. Здесь R - это общее сопротивление внешней цепи. Ir - это напряжение, уходящее на внутреннее сопротивление источника, оставшаяся часть идет на сопротивление цепи (IR). У тебя внутреннее сопротивление равно внешнему, значит напряжение на источнике = напряжению в цепи. То есть ответ = ЭДС/2 = 20 (В)
