Question

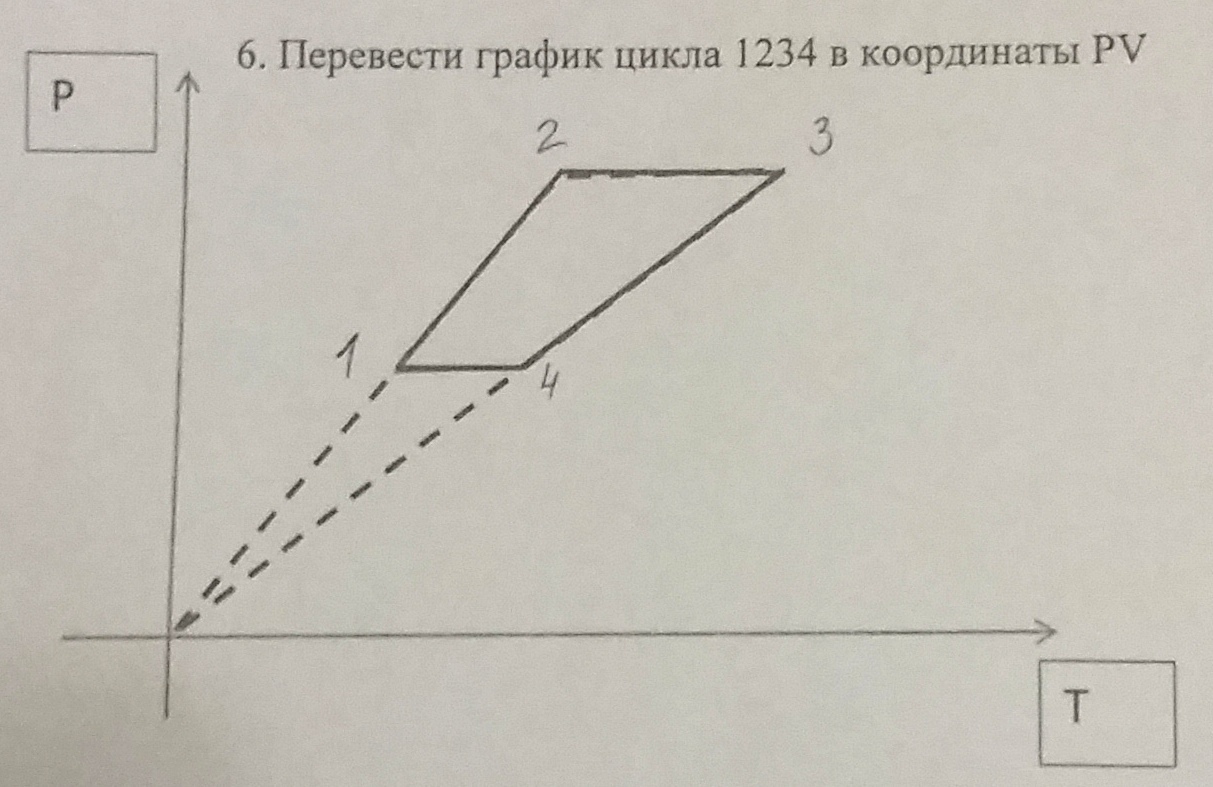

Помогите, плиз, с графиками. Физика, 10-11 класс.
Только начертите их с пояснениями)

Answer 1

1-2-изохорный процесс(V=const) прямая вверх

2-3-изобарный процесс(P=const) V растет прямая вправо

3-4 -изохорный процесс(V=const) прямая вниз т.к T уменьшается

4-1-изобарный процесс(P=const) V уменьшается прямая влево

получается квадрат

Answer 2

Можете нарисовать и сфотографировать?

Answer 3

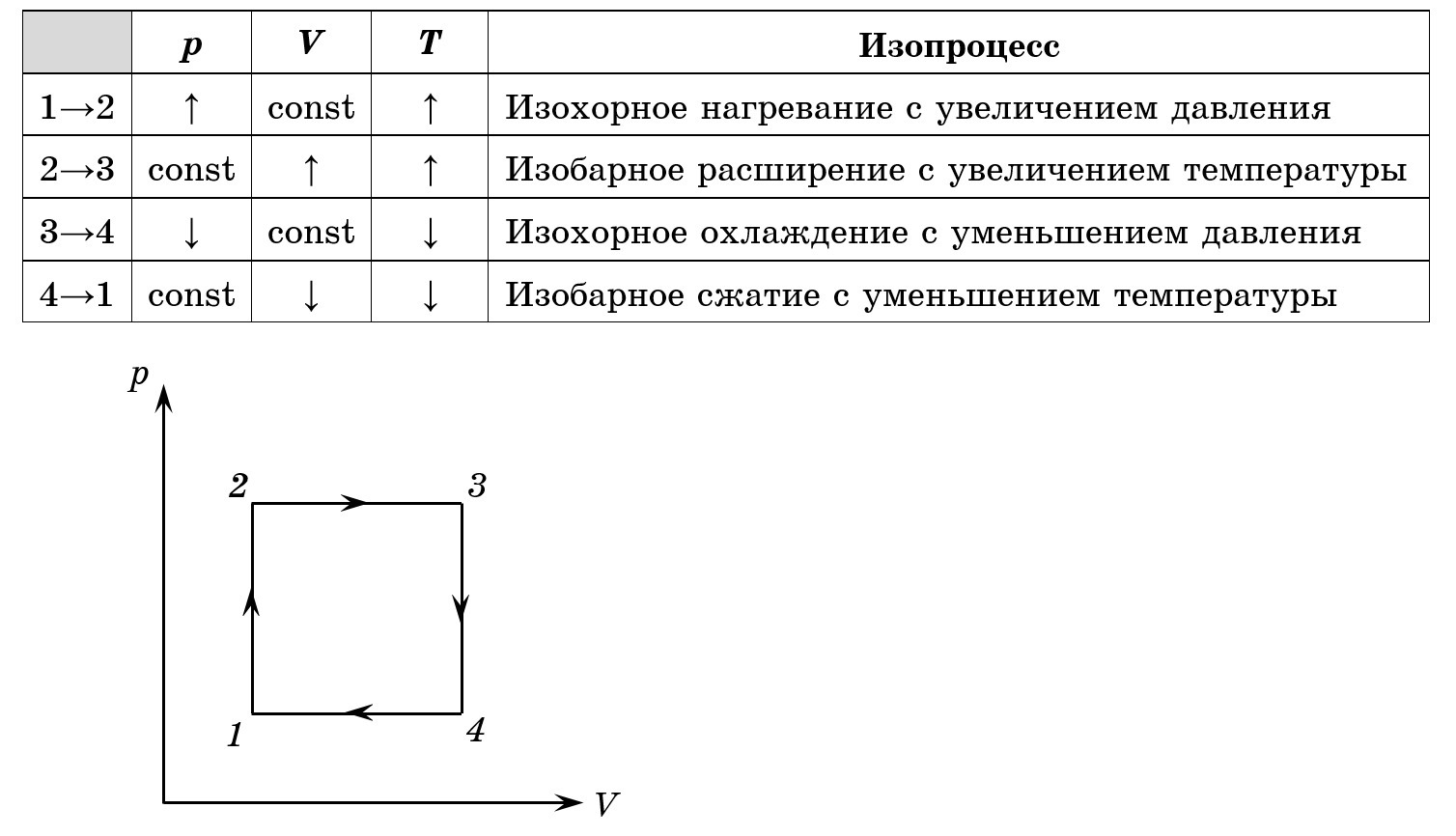

По начальному графику цикла 1234 в координатах pT определим значения (направления) давления, объёма и абсолютной температуры.

Зная эти значения построим график цикла 1234 в координаты pV (см. вложение).

Answer 4

Если Вы рисуете ещё и начальный график pT, то все точки этого графика должны по вертикали (по оси OY) совпадать с графиком в pV, а по горизонтали (по оси OX) график VT.
Смотрите: https://ibb.co/gZ9Zio

Answer 5

Только у него в исходном графике не было координаты V. И напрямую там совмещать нечего.
