Question

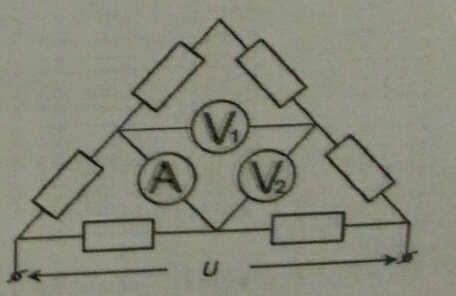

В схеме, показанной на рисунке, на клемы подано напряжение 50В. Все сопротивления одинаковы и равны 100 Ом. Все приборы идиальные. Найти показания вольтметров и амперметров

Answer 1

Показания амперметра Ia=0 (разность потенциалов равна 0, цепь через него замкнута)

R12=R/2=100/2=50 Ом

R4_6=3*R*R/(3*R+R)=3*100*100/(3*100+100)=75 Ом

Общее сопротивление цепи

Ro=R12+R4_6=50+75=125 Ом

Общий ток в цепи

Io=U/Ro=50/125=0.4 A

Напряжение на втором участке

U4_6=Io*R4_6=0.4*75=30 B

U1=U2=(2/3)*U4_6=2*30/3=20 B

Показания вольтметров одинаковые и равны 20 В

============================================

Answer 2

Хорошо бы картинку с обозначением сопротивлений.

Answer 3

На исходной они не обозначены и человеку со стороны без должного опыта трудно будет разбераться.

Answer 4

Exponena
На исходной они не обозначены и человеку со стороны без должного опыта трудно будет разобраться.

Answer 5

первые два параллельно (закорочены амперметром) последовательно с ними еще блок, три "верхних" последовательно и к ним параллельно нижний правый...
