Question

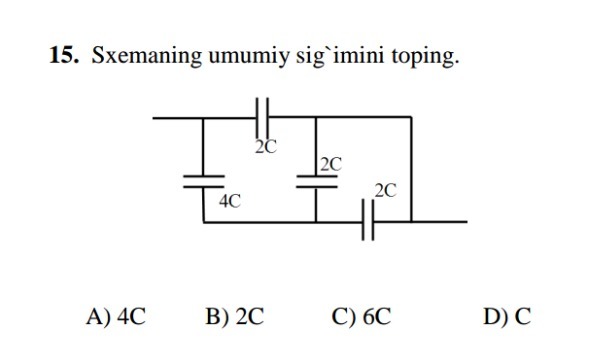

Найти общюю электроёмкость схемы.

Answer 1

Начинаем с двух правых конденсаторов.

Они соединены параллельно. Общая емкость: С₃₄ = С₃+С₄ = 2С + 2С = 4С

Теперь к полученной емкости добавляем левый конденсатор, соединенный последовательно с С₃₄. Общая емкость:

С₁₃₄ = С₁*С₃₄/(C₁+C₃₄) = 4C*4C/(4C+4C) = 2C

И последнее: параллельно соединенный с полученной емкостью верхний конденсатор. Общая емкость:

С ₁₂₃₄ = С₂ + С₁₃₄ = 2С + 2С = 4С

---------------------------

Ответ: А) Общая емкость схемы 4С.
