Question

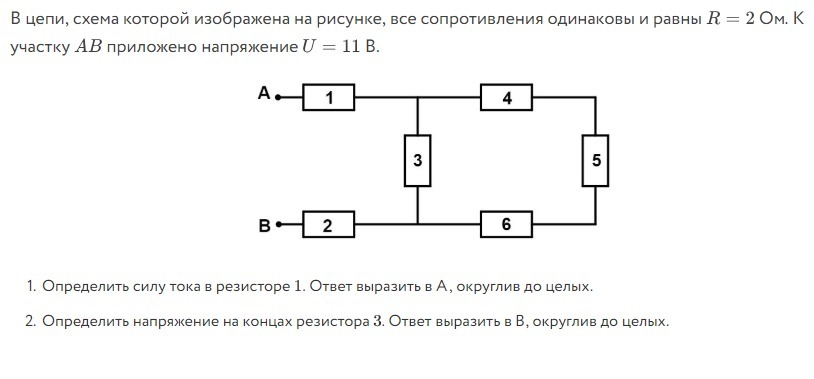

Помогите умоляю дам 20 баллов

Answer 1

$R_{456}=R_4+R_5+R_6=2+2+2=6(Om)$

$frac{1}{R_{3456}}=frac{1}{R_3}+ frac{1}{R_{456}}=frac{R_3+R_{456}}{R_3cdot R_{456}} \ \ R_{3456}= frac{R_3cdot R_{456}}{R_3+R_{456}}=frac{2cdot 6}{2+6}=1,5(Om)$

$R=R_1+R_2+R_{3456}=2+2+1,5=5,5(Om)$

по закону Ома: $I=frac{U}{R}=frac{11}{5,5}=2(A)$

$I_1=I=2(A)$

$U_1=I_1 cdot R_1=2cdot 2=4(B)\ \ I_2=I=2(A)\ \ U_2=I_2cdot R_2=2cdot 2=4(B)\ \ U_1+U_2+U_{3456}=U\ \ U_3=U_{3456}=U-(U_1+U_2)=11-(4+4)=3(B)$

Ответ:

1) 2

2) 3

Answer 2
