Question

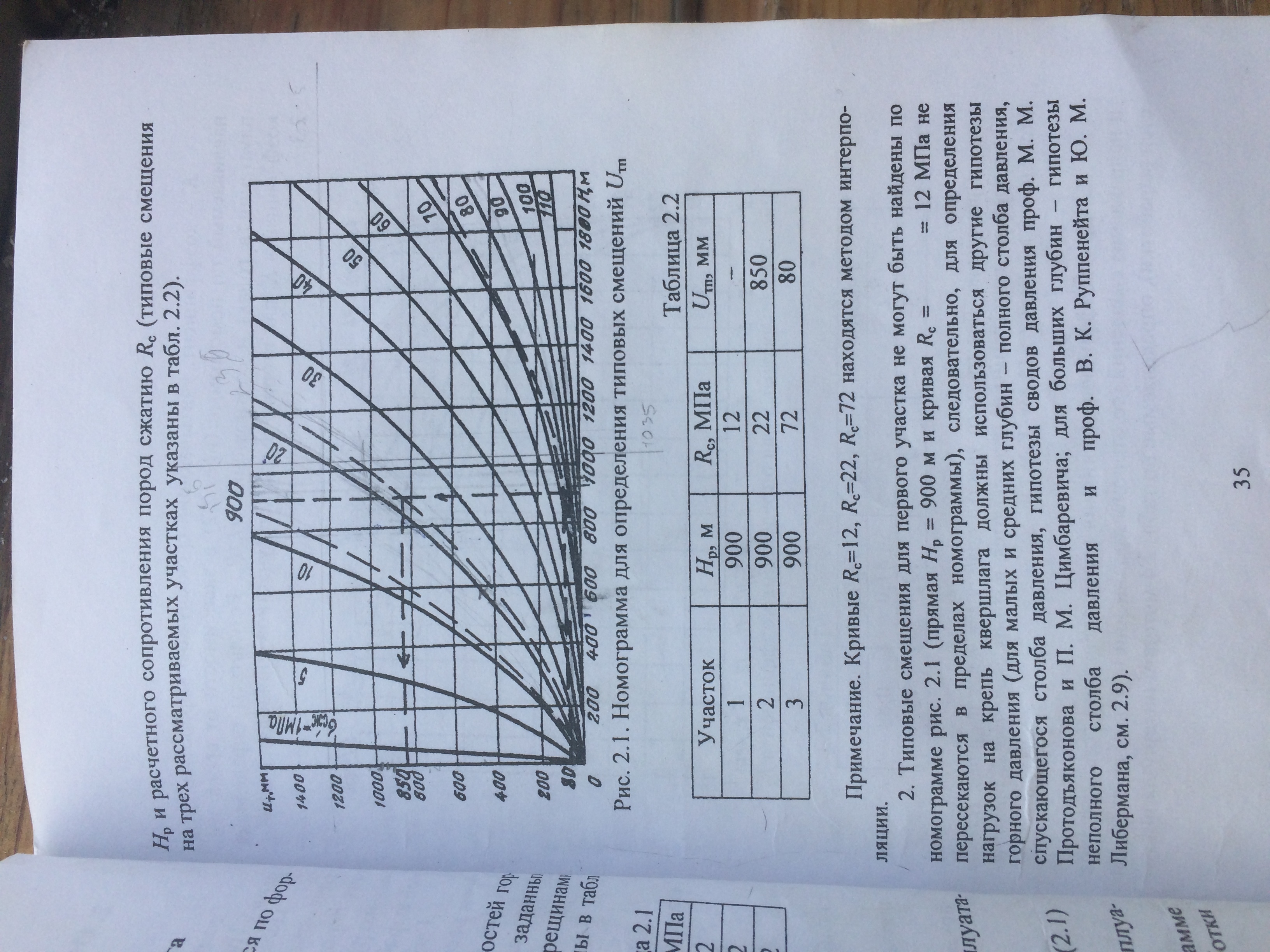

Х - 1035 При кривых Rc 15,6 ; 23,6 ; 86,4 по монограмме ( с помощью интерполирования) найти значение оси Y ? Просьба по подробнее написать решение.

Answer 1

Метод интерполяции - промежуточные значения пропорциональны заданным.

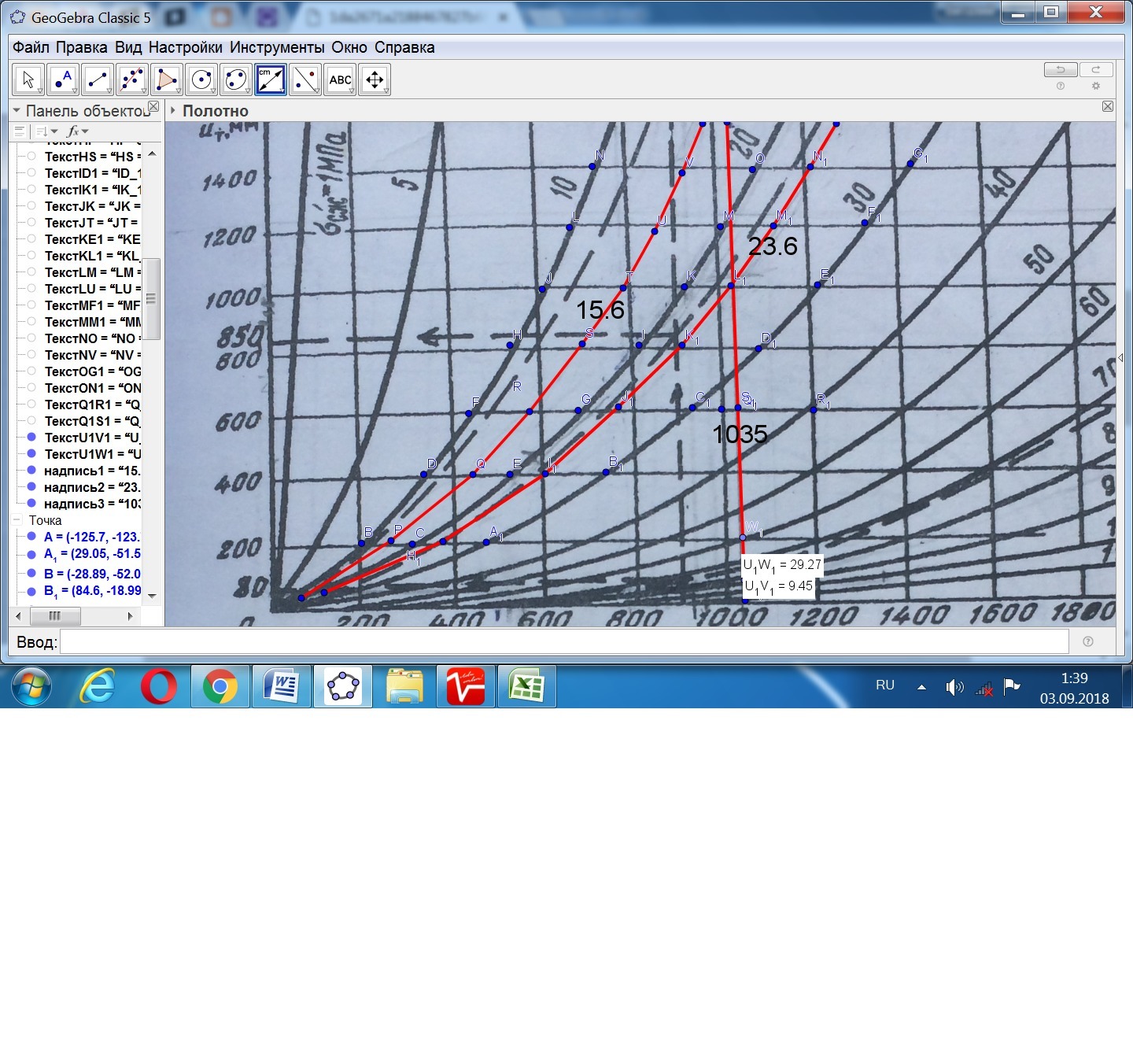

Для примера - построение линии Rc = 23.6 МПа.

Измеряются расстояния по прямым смещений между значениями 20 и 30 МПа и вычисляются значения, соответствующие 23,6 - 20 = 3,6 по прямой пропорции.

34 44,6 53,1      55,5   61,8     67,1         73,4

10  10           10       10       10     10      10

3,6  3,6    3,6    3,6     3,6    3,6        3,6

12,24 16,056 19,116 19,98 22,248 24,156 26,424 .

Подсчитанное расстояние откладывается правее линии Rc = 20 МПа.

Для х = 1035 м значение Rc = 23,6 МПа совпадает с Uтп = 1000 мм.

Для Rc = 86,4 МПа  Uтп = 64,5 мм (линию практически нельзя построить - только по точке определяется значение).

Answer 2

Здравствуй не расскажите подробно, как в "Rc = 86,4 МПа Uтп = 64,5 мм (линию практически нельзя построить - только по точке определяется значение)" вы определили значение Uтп = 64,5 мм?

Answer 3

Тоже по пропорции от 0 до 200 мм по оси Uтп - там остались в белых прямоугольниках длины отрезков.
