Question

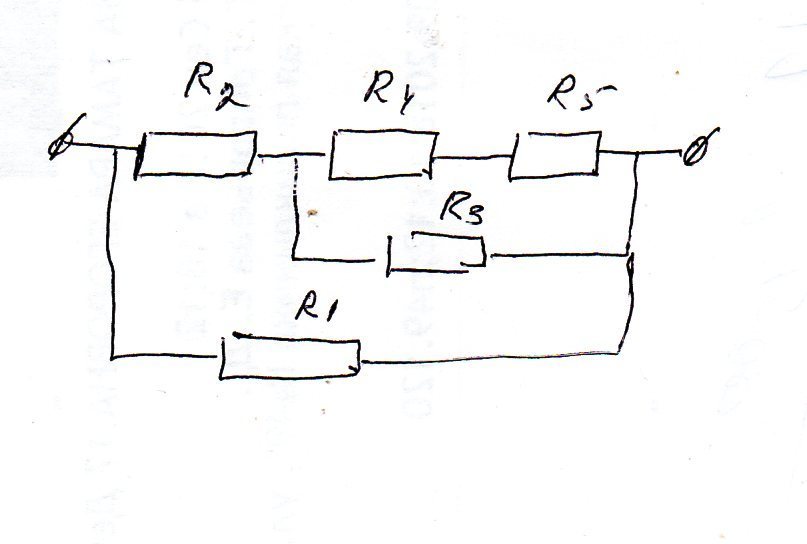

Найти Суммарное сопротивление, Суммарную Силу тока, Суммарную Мощность. Найти Силу Тока , Мощность и напряжение каждого резистора.(Можно хотя бы формулы для решения этой задачи)

Answer 1

преобразуем схему

R4  и R5 последовательны R45=6+2=8 Ом

R45 и R3 параллельны  1/R345=1/R3+1/R45  R345=4 Ом

R2 и R345 последовательны  R2345=R2+R345=4+4=8 Ом

R2345 и R1 параллельны   1/Ro=1/R1+1/R2345   Ro=24/5 Ом

Io=Uo/Ro    Io=10*5/24=2.08 A

Po=Uo*Io    Po=10*2.08=20.8 Вт

I1=Uo/R1  I1=10/12=0.83 A  P1Uo*I1   P1=10*0.83=8.3 Вт
