Question

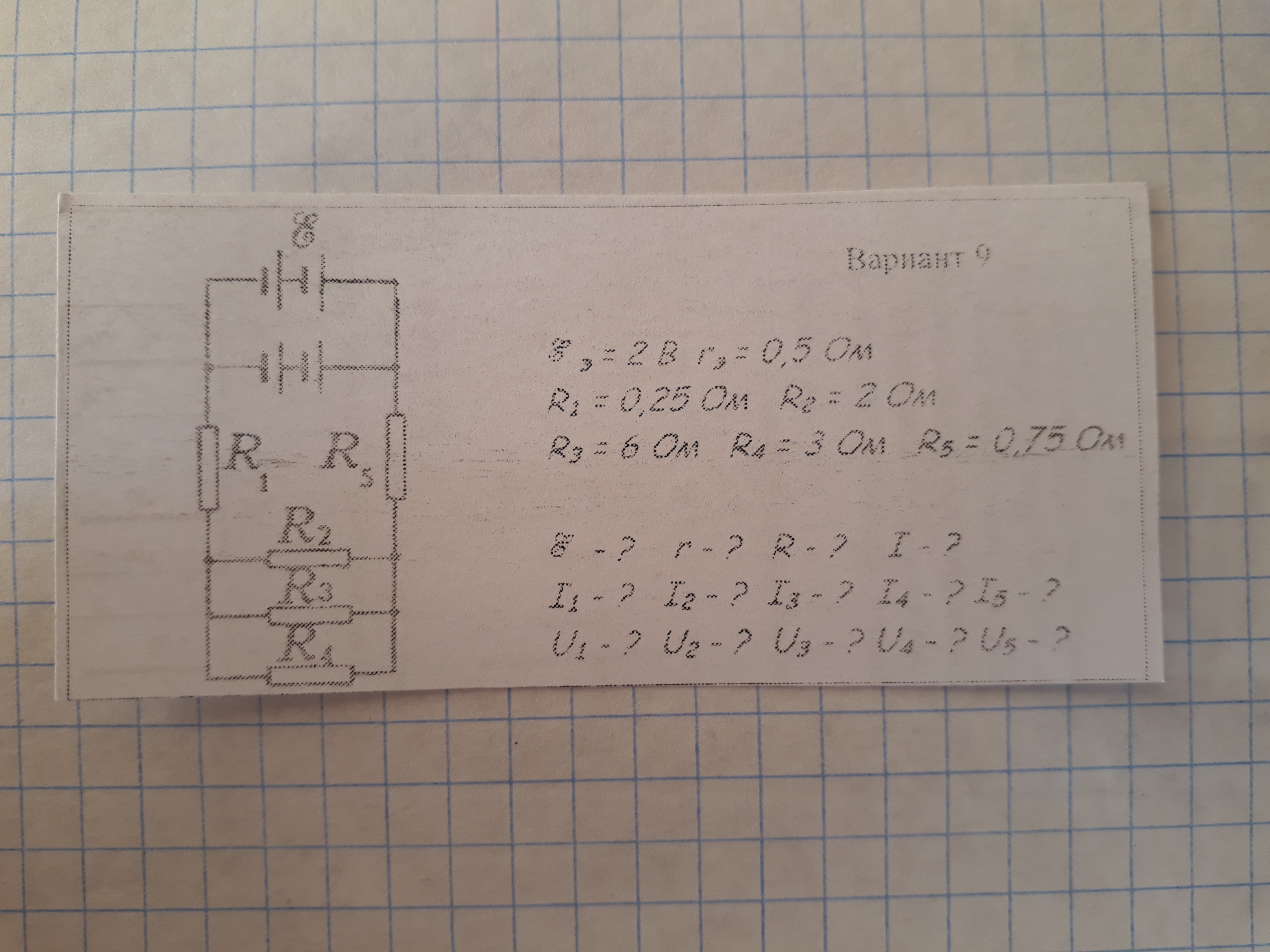

Решите задачу по физике

Answer 1

Все по Ому и Кирхгофу:
эпс=2В, r=0.5/2=0.25Ом, R=(2*6*3)/(12+6+18)= 1Ом, I=2A, I1=I5=2A, U1=0.25V, U5=0.75V, U2= U3=U4=2-(0.25+0.75)=1V, I2=0.5A, I3=1/6A, I4=1/3A
