Помогите срочно с Электротехникой!
Нужно максимально расписать все решения,чтоб я смог просто переписать и все) Даю 85 баллов за решение.

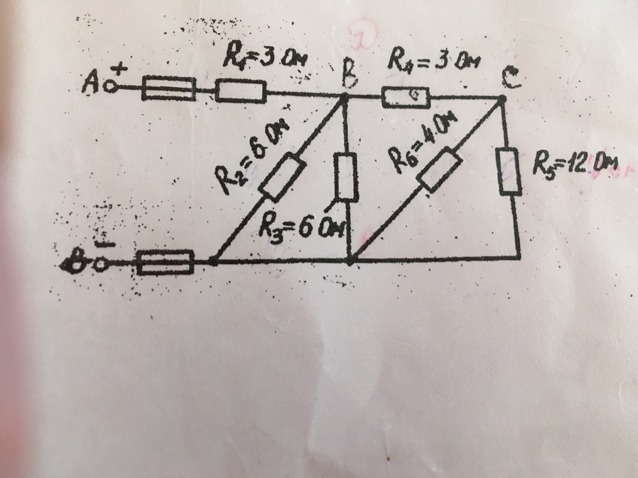

Цепь постоянного тока содержит резисторы,соединенные смешанно. Схема цепи с указанием резисторов приведена на рисунке. Всюду индекс тока или напряжение совпадает с индексом резистора,по которому проходит этот ток или на котором действует это напряжение. Например через резистор R3 проходит ток I3 и на нем действует напряжение U3.
Дано U5=24В; R1=3 Ом; R2=6 Ом; R3=6 Ом; R4=3 Ом; R5= 12 Ом; R6= 4 Ом.

Определить:
-Эквивалентное сопротивление цепи относительно зажимов AB,
-Ток в каждом резисторе
-Напряжение на каждом резисторе,
-Мощность,потребляемую всей цепью
-Расход электрической энергии цепью за 8 часов работы.

Answer 1

Посылаю фото ответа !!!!!!ттттт
