Question

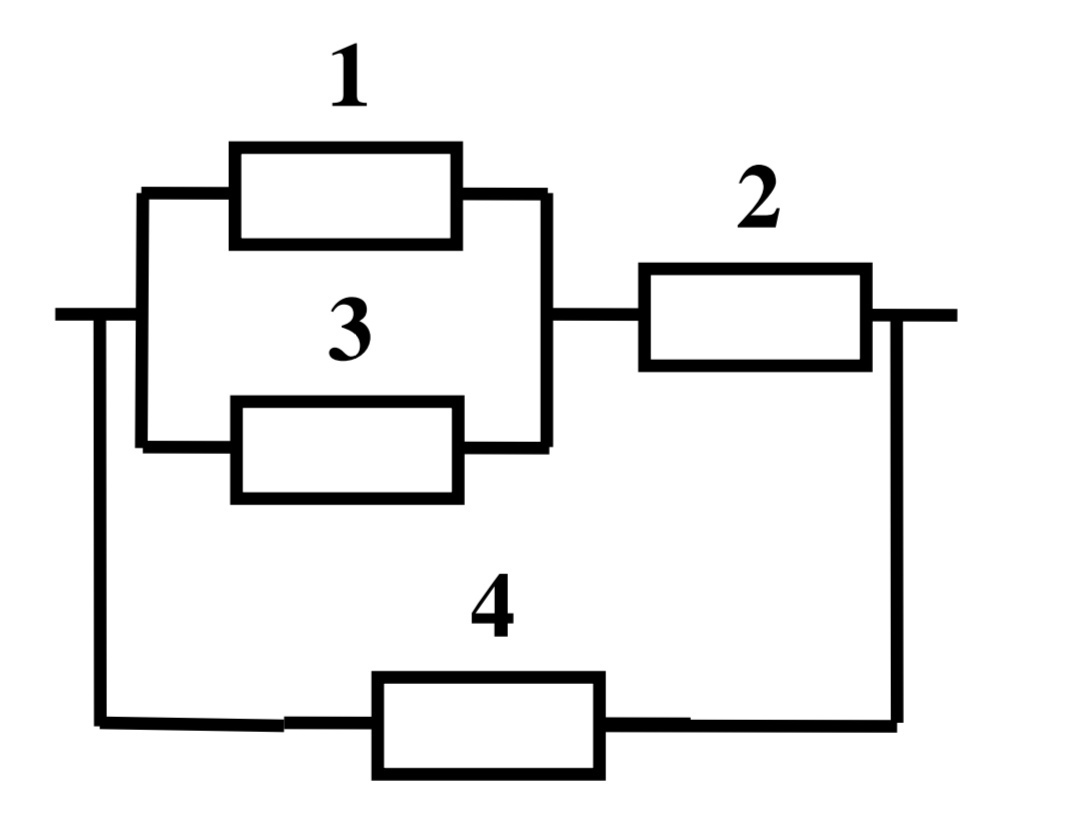

Сопротивление каждого резистора 1 Ом (см. рисунок), а общаянапряжение в цепи 60 В. Рассчитайте общее сопротивление и общую силутока в цепи. Для каждого резистора рассчитайте силу тока инапряжение.
Желательно с рисунком.

Answer 1

дано R1=R2=R3=R4=1 Ом

U=60В

1) I4=U4R4=UR4=601=60A

2)  R123=R2+R12=1+0,5=1,5 Ом

I2=UR123=601,5=40A

U2=I2*R2=40*1=40В

3)U1=U3=U-U2=60-40=20В

I1=I3=U1R1=U3R3=201=20A

Какой рисунок если он у тебя есть ???????

а вот сопротивления очень маленькие.........А может 1 кОм?????

Answer 2

Посмотрите к заданию прикреплён рисунок
