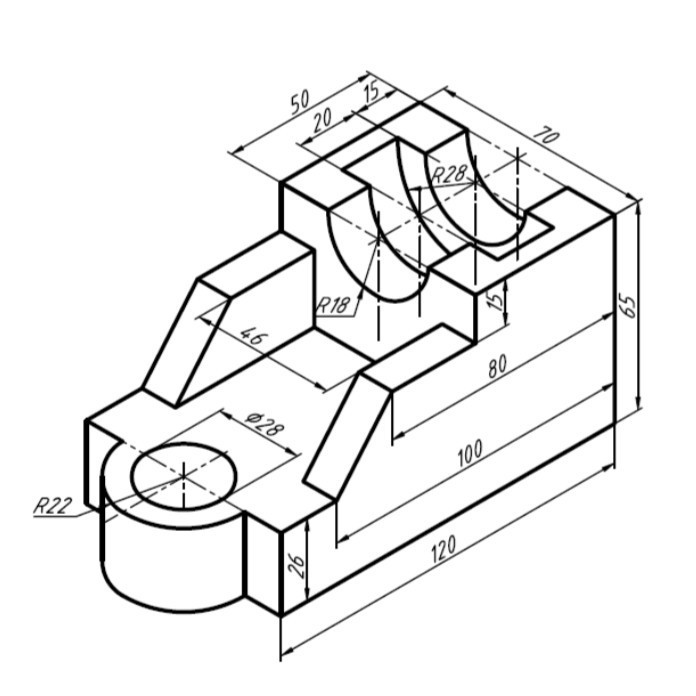

Помогите люди добрые. Нужно начертить три вида: вид спереди, вид сверху, вид слева. Срочно пожалуйста!!

Приложения:
leonidlucko: Что это? Начертить на бумаге или на векторе? если на бумаге, то на какой (миллиметровая, клетка), если вектор какой формат?
leonidlucko: Ладно, если вектор то не проси меня я в нём плохо шарю.

Ответы

Ответ дал: Букса
2

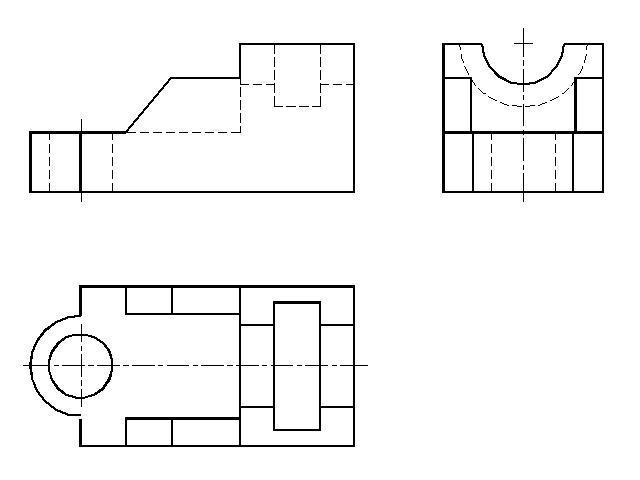

Первый чертеж - это то, что Вы просили

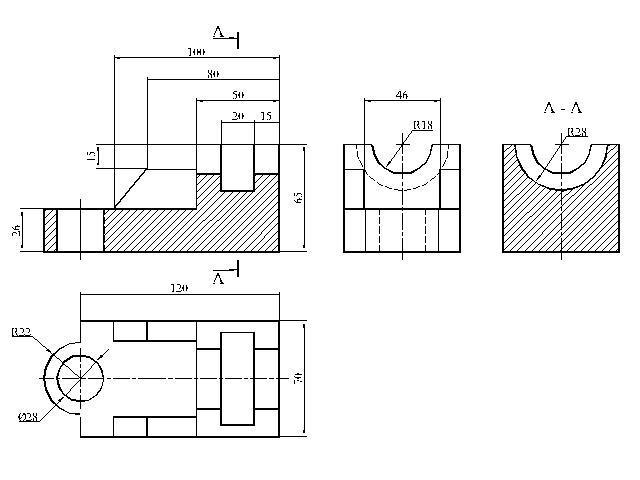

Второй чертеж - более правильный, т.к. размеры нельзя проставлять на невидимые (штриховые) линии и главный вид необходимо заменить на фронтальный разрез


Приложения:
speedfire99: Спасибо вам огромное, не знаю даже как отблогадарить вас, честно очень сильно помогли
Букса: Удачи Вам!!!
