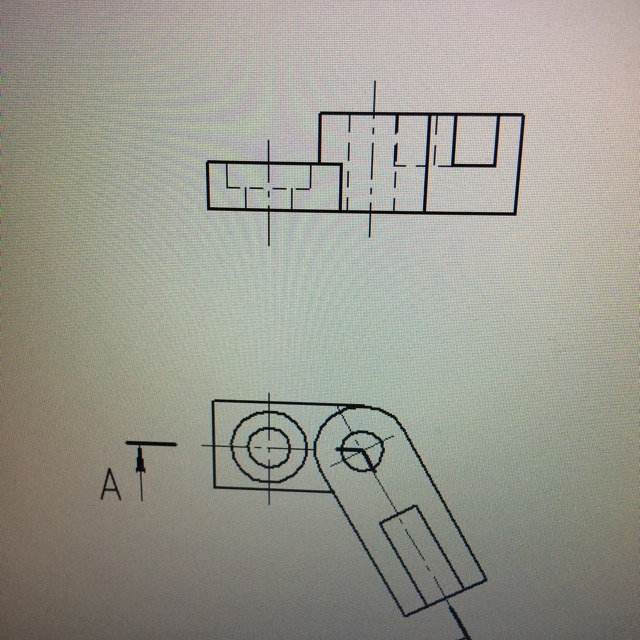

Нужно показать ломаный разрез
Помогите пожалуйста

Приложения:

Ответы

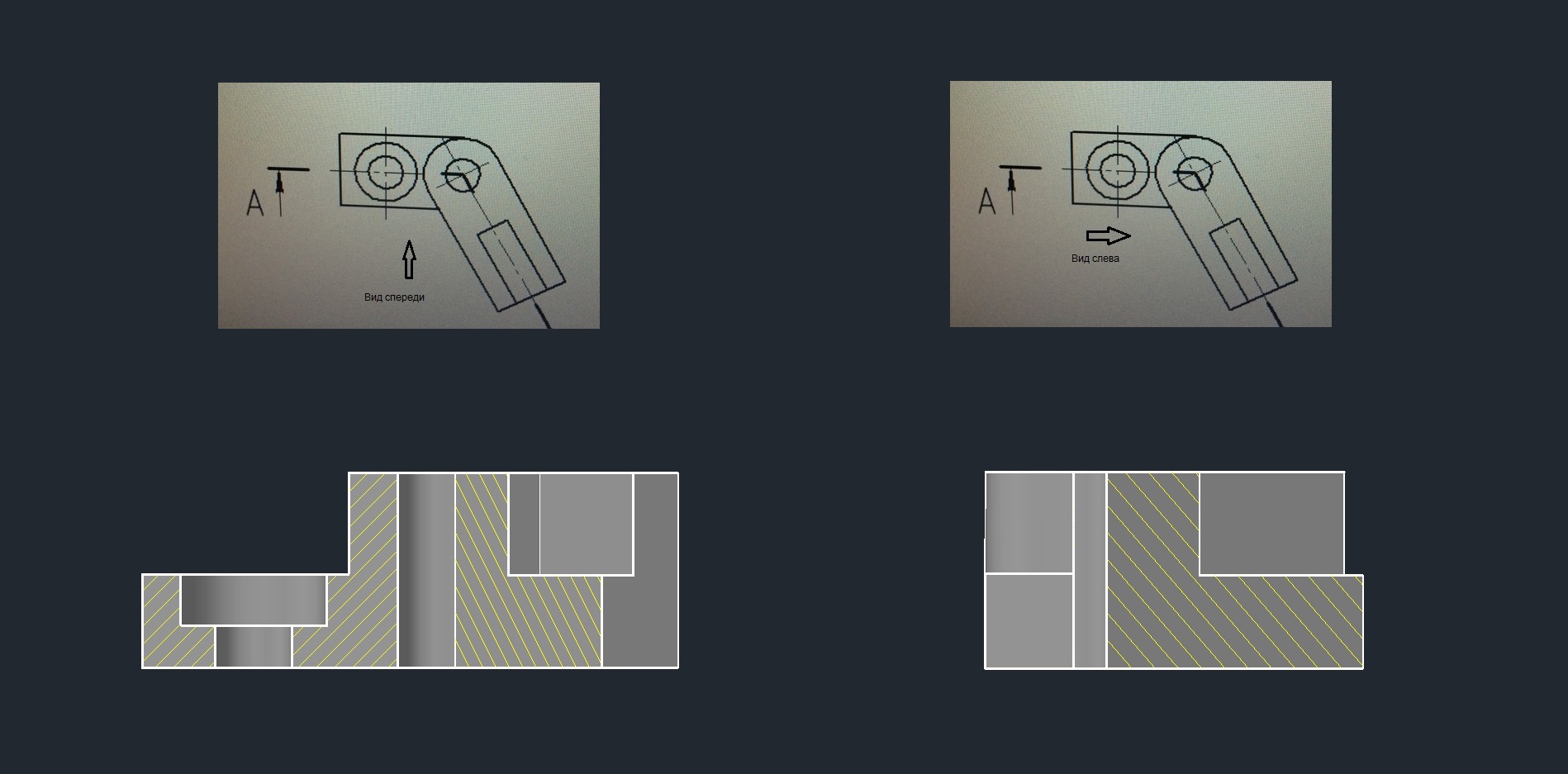

Ответ дал: draftsmanship

+++++++++++++++++++++++++++++++++++++++++++

Приложения:

Букса: Извините, но ступенчатые разрезы выполнены неверно.

draftsmanship: Что не так?

Букса: Нужно развернуть эту часть, расположив всю деталь по горизонтали, и только после делать разрез. Автоматически, длина детали в разрезе будет длиннее. См. ГОСТ 2.305 (черт.15 и черт. 19)

draftsmanship: Вы подразумеваете что надо развернуть две плоскости с одну? На самом деле я этого не знал. Спасибо, почитаю.
