Question

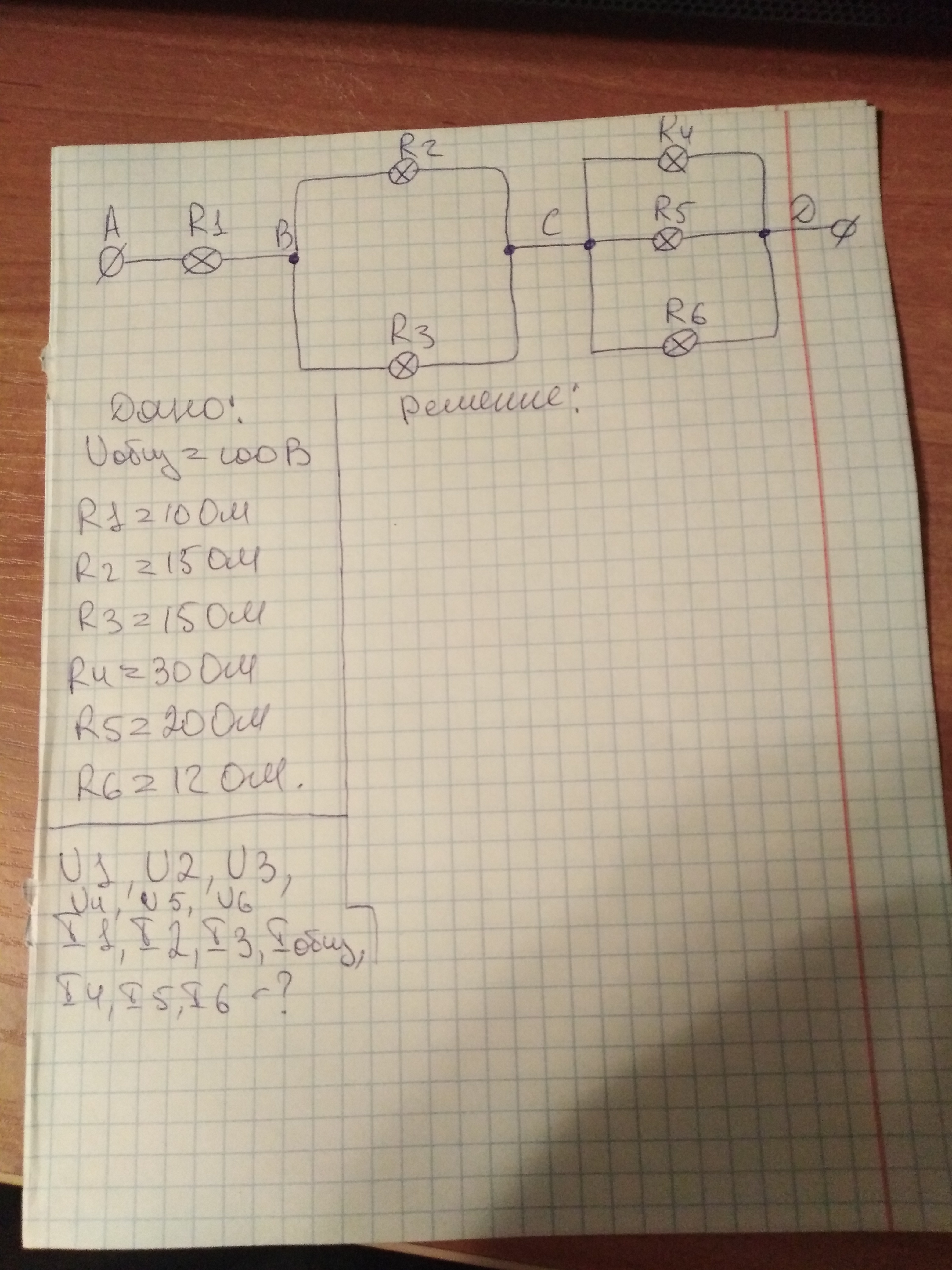

Решите задачу двумя способами, сперва для 6 резисторов, потом для 5 резисторов. ДАЮ 50 БАЛЛОВ, ПОМОГИТЕ СРОЧНО!!!

Answer 1

R23=15/2=7.5 Om, R456=30*20*12/(30*20+ 20*12+30*12)= 6 Om, Rобщ= 10+7.5+6=23.5 Om, Iобщ=I1=100/23.5=0.4255A, U2=U3=7.5*0.4255=3.19V, I2=I3=3.19/15=0.21A, U4,5,6=0.4255*6=2.553V, I4=2.553/30= 0.085A, I5=128A, I6=0.213A
