Question

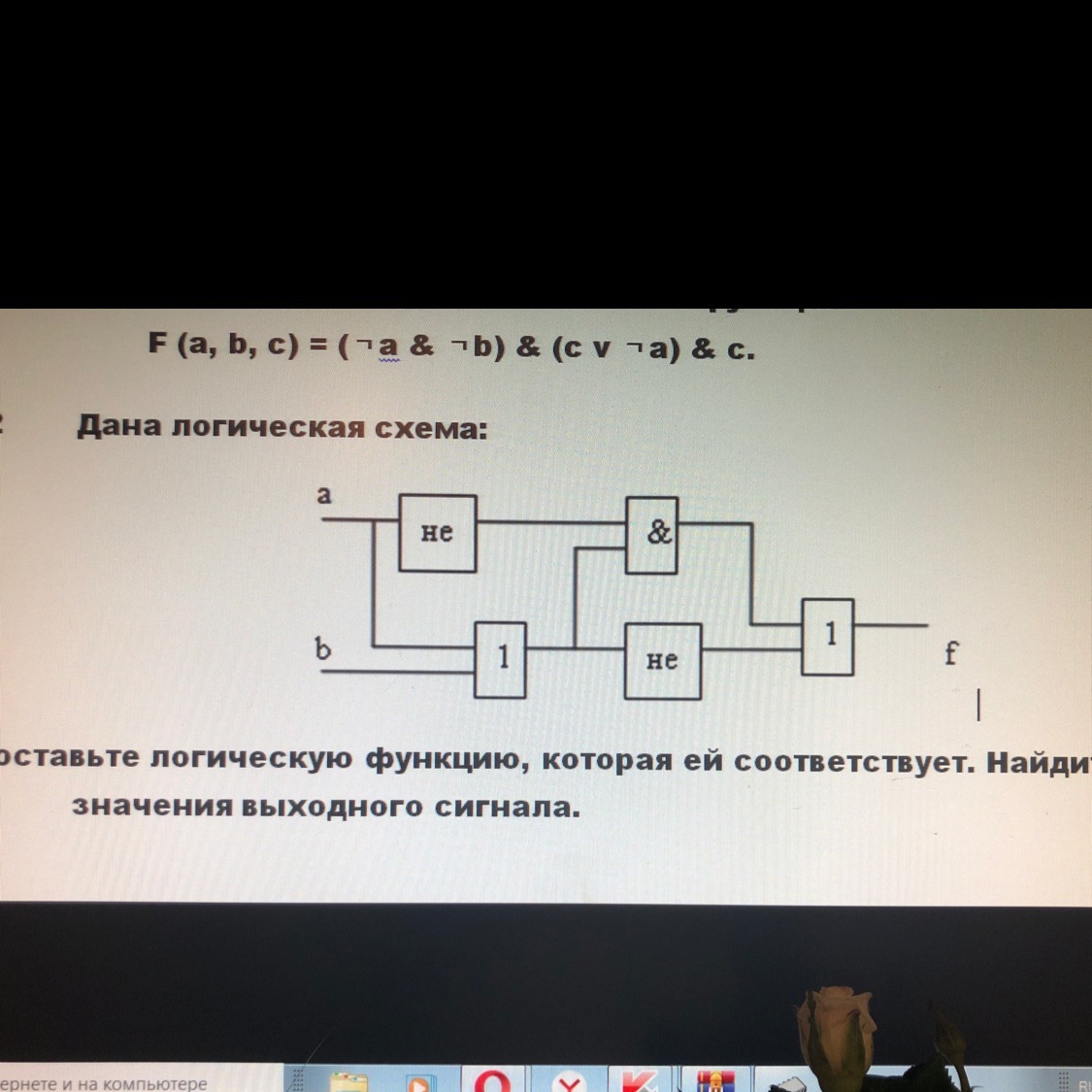

Составьте логическую функцию , которая ей соответствует. Найдите значения выходного сигнала. Пожайлуста

Answer 1

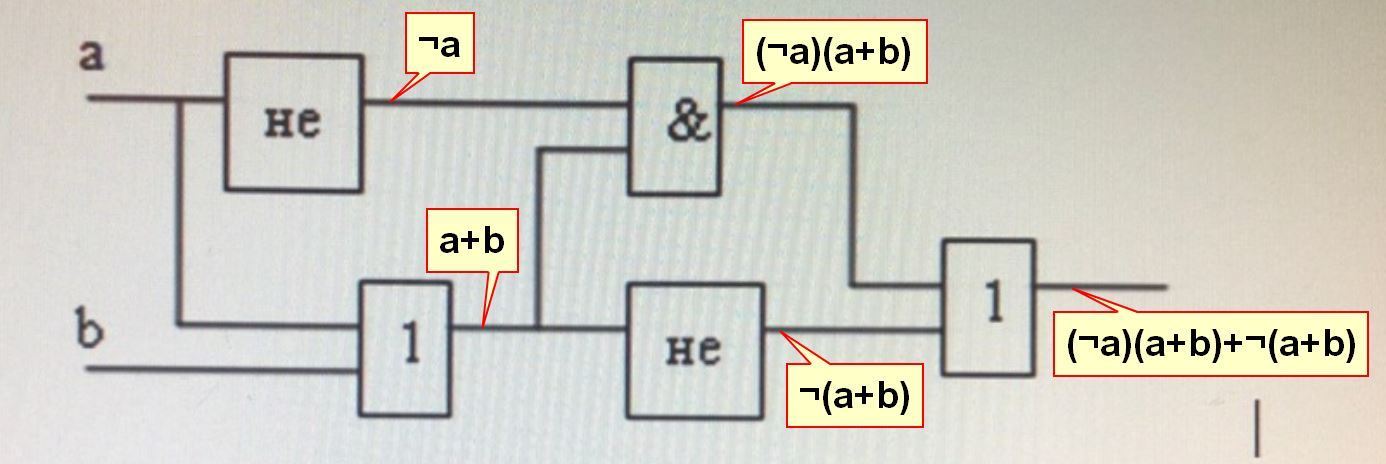

$displaystyle overline a(a+b)+overline{a+b}=overline aa+overline ab+overline aoverline b=0+overline a(b+overline b)=overline acdot1=overline a$

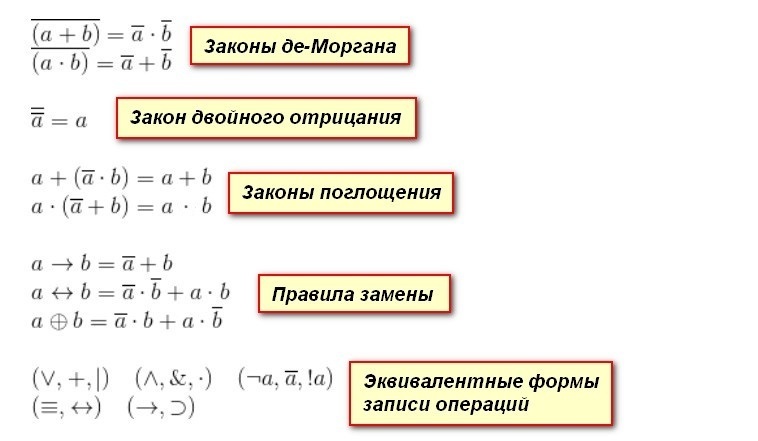

Во втором вложении - правила преобразования и список эквивалентных символов для записи операций.
