Question

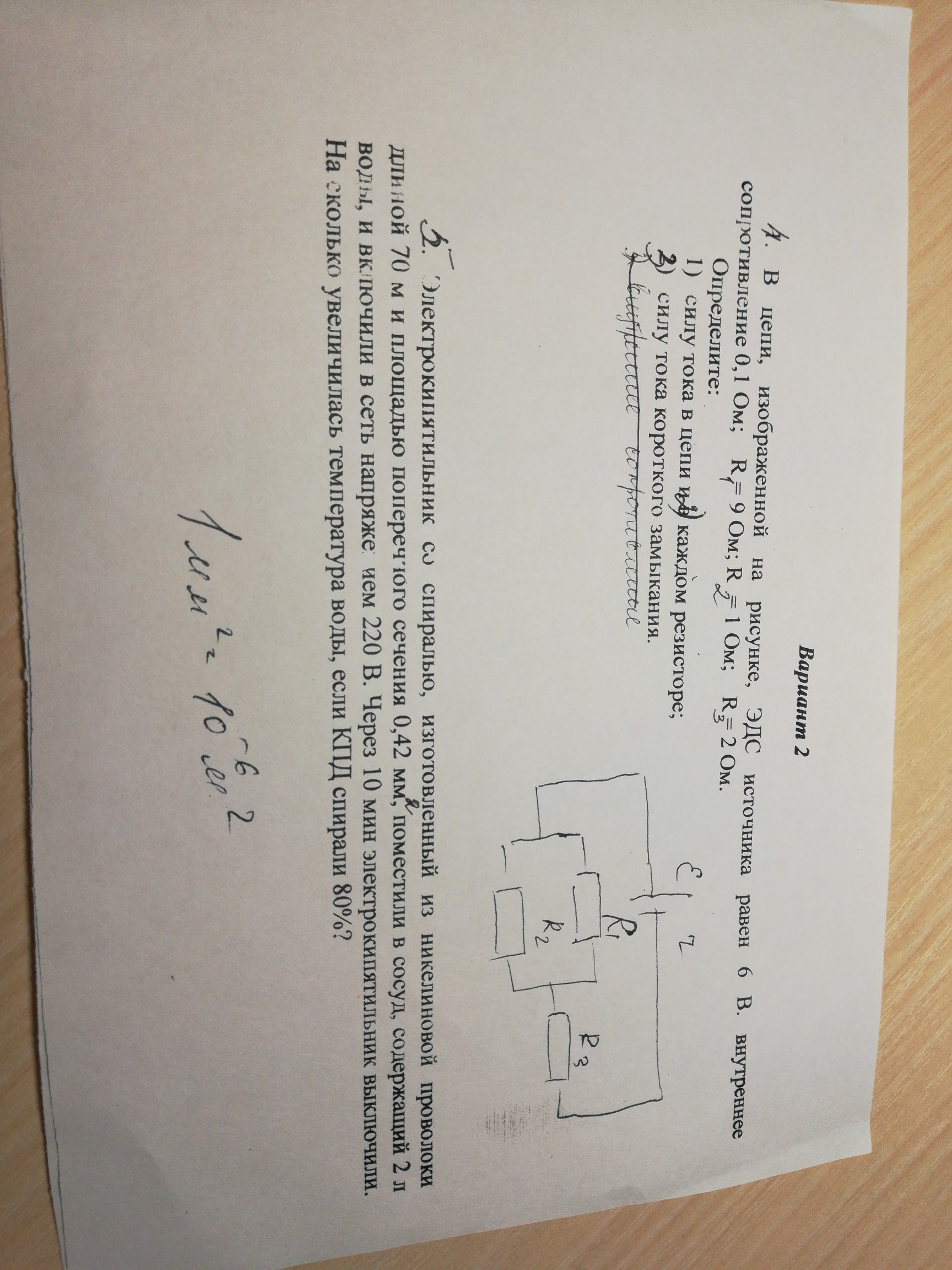

В цепи,изображенной на рисунке,ЭДС источника равен 6В.Внутреннее сопротивление 0,1 Ом;R1=9 Ом;R2=1ом;R3=2Ом

Answer 1

Задача 4. Найдём Re=(R1*R2/R1+R2) +R3=(9*1/9+1) +2=2.9om

Iц=E/Re+r=6/2.9+0.1=2a,  ответ Iц=I3=2a, ток  I1:I2=1:9, U1.2=Iц*R1.2= 2a*0.9om=1.8в,    I1=1.8/9om=0.2a, I2=1.8/1=1.8a,           Iкз=E/r=6/0.1=60a.

Answer 2

Низкий Вам поклон.

Answer 3

Вам спасибо, что не раздражаетесь, понимаете, что принять решение можно, если там нет никаких ошибок и описок)))
