Question

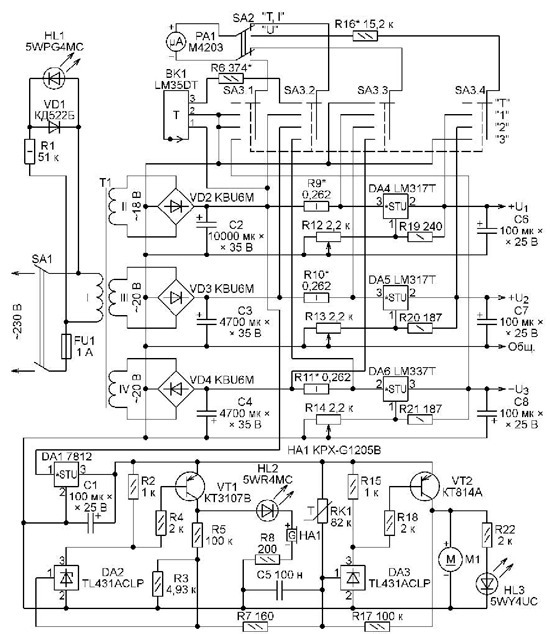

Сделайте пожалуйста структурную схему из этой электрической принципиальной. 30 баллов даю

Answer 1

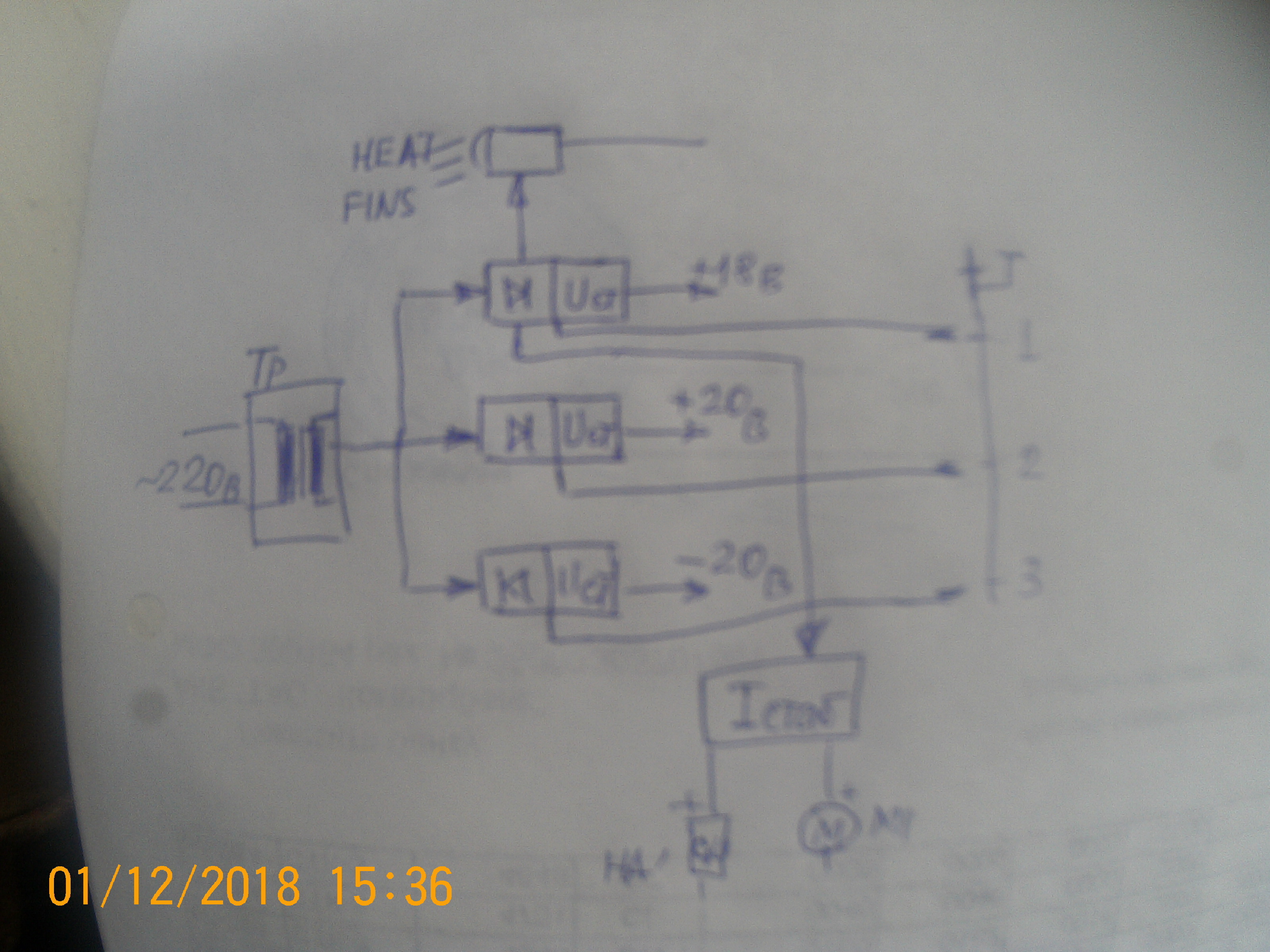

Структурная схема наименее детализирована. Её элементарные звенья отображаются прямоугольниками, а связи между ними сплошными линиями со стрелками. Структ.схема отображает общую структуру устройстваЮте.осн.блоки, части и связи между ними.

Измерительный прибор с переключателем можно нарисовать в структ.схеме.
