Question

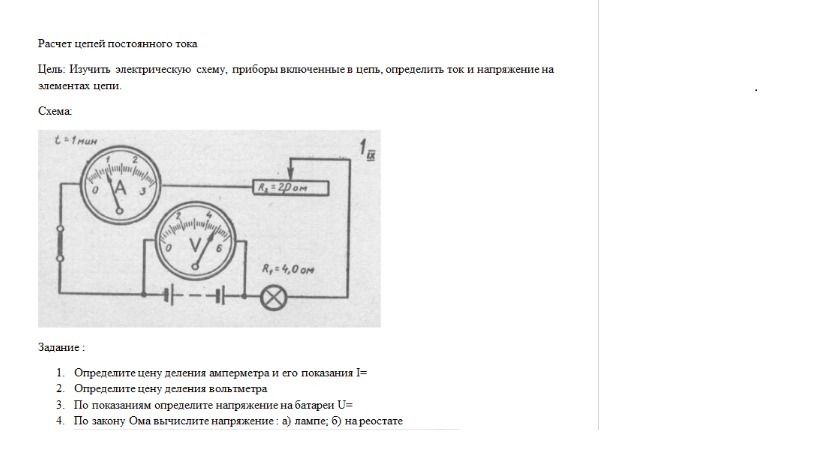

Расчет цепей постоянного тока

Answer 1

1. Цена деления 0.1 Ампера, показания I=0.8 Ампер
2. Цена деления 0.2 Вольта
3. Показания 4.8 Вольта

4.

I=U/R
0.8=4.8/(R1+R2)
0.8=4.8/(4+R2)
3.2+0.8*R2=4.8
0.8*R2=1.6
R2=2

Итак сопротивление на реостате максимальное 2 Ома

а) Напряжение на лампе: 0.8*4=3.2 Вольта
б) Напряжение на реостате: 0.8*2=1.6 Вольта

Answer 2

1. общеприняты сокращения В, А, Ом 2. Про реостат лишнее и не совсем верное. На схеме дано установленное R2= сопротивление реостата, а Rmax неизвестно, может быть и 5 Ом, 10 Ом и

Answer 3

1. Я в курсе. 2. А зачем тогда в цепь включен реостат? Почему не постоянный резистор? Я только гляда на это посчитал, что установленное сопротивление не известно...

Answer 4

Хотя, это же схема стенда...

Answer 5

Именно, бандура реостата наглядная.
