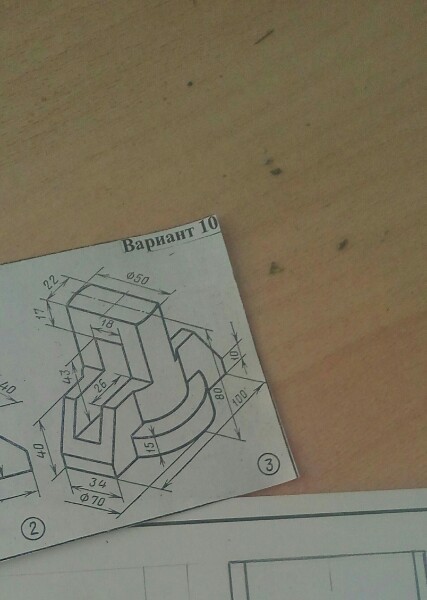

Черчение.сделать только изметрию.тоесть только то что изображено на этой картинке.И ГЛАВНОЕ ПОДРОБНО С ЧЕГО ЧЕРТИТЬ ГДЕ ЧТО КОГО,а то я совсем ничего не понимаю.Спасибо

Приложения:

dydy3: у тебя на снимке задания, и так изображена изометрия.

Prussiay: да знаю я,просто я не понимаю с чего начинать

dydy3: с построения осей, почитай про оси в изометрии. Под каким углом их проводить.

draftsmanship: если совсем туго с инженеркой....., знаешь что такое стеклофонить?

Ответы

Ответ дал: draftsmanship

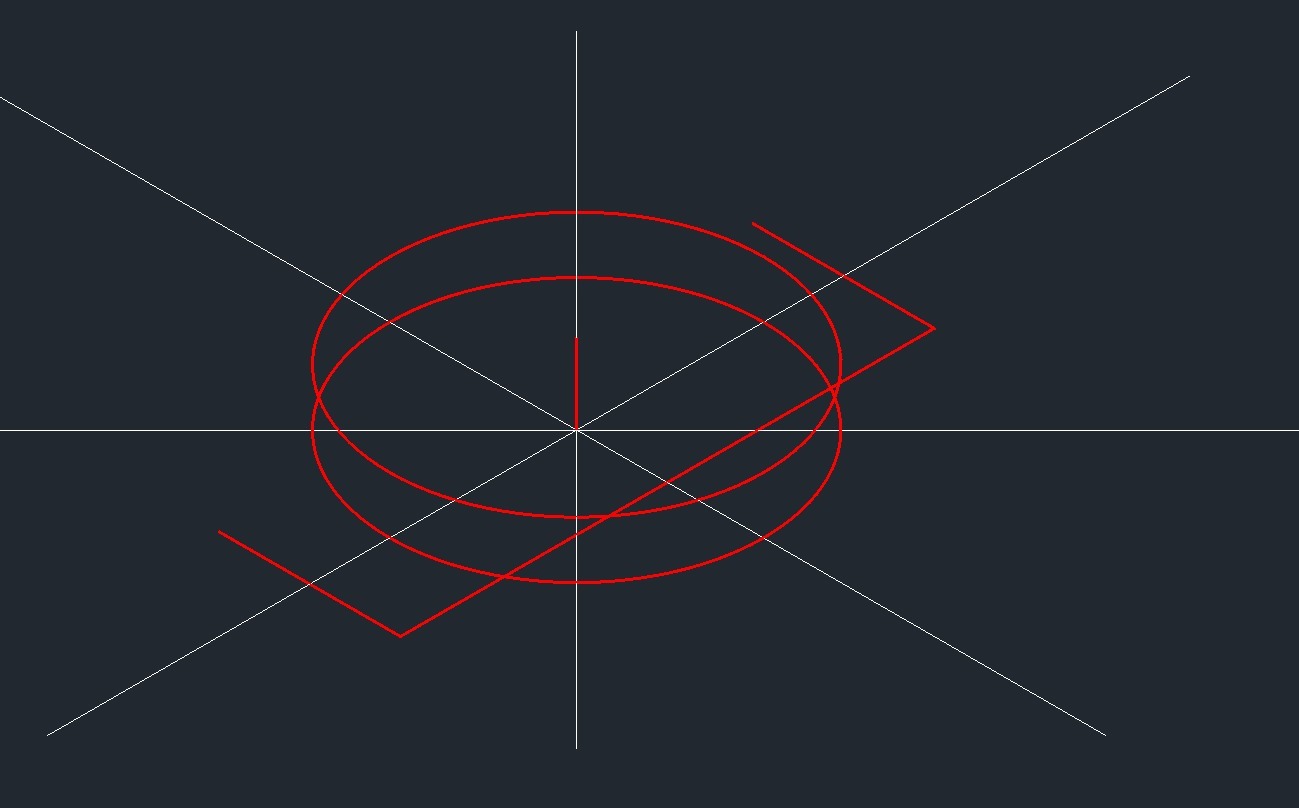

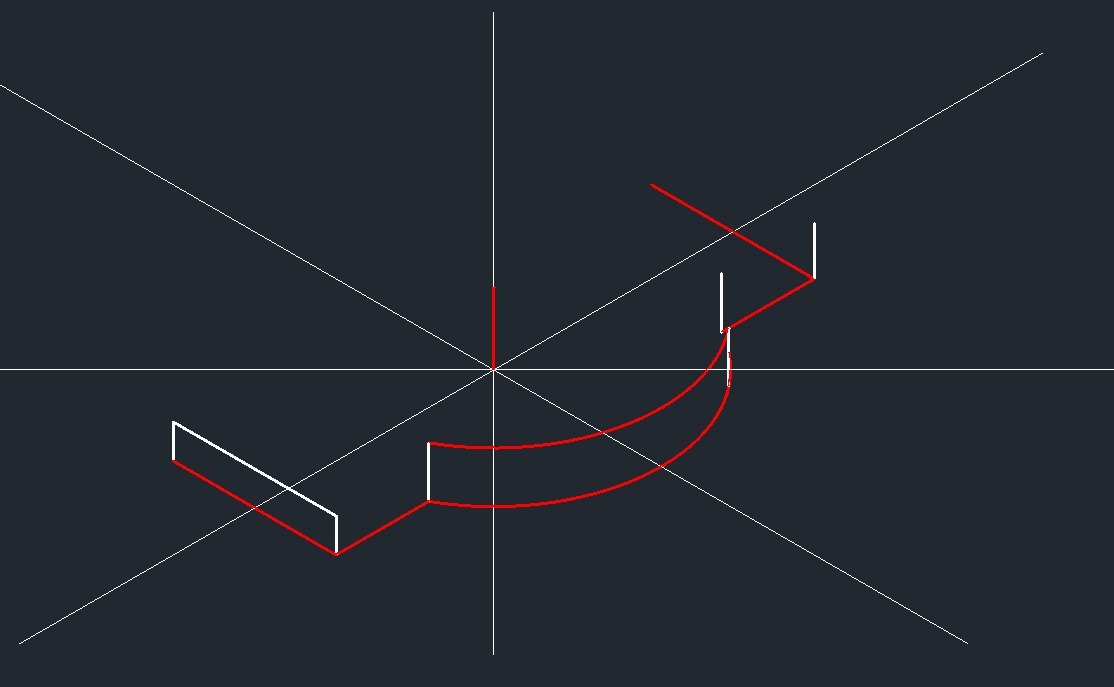

Тебе человек правильно подсказал, начни конечно с осей, потом построй основание овала, потом выше на 15 мм., (толщина цилиндра в основании), еще один овал. Посмотри в сети как строится окружность в изометрии (там по горизонтальной оси надо будет отложить 1,22*D, а на горизонтальной оси 0,71*D). Потом строй ширину и длину детали, отсекай лишнее. Линии делай еле заметные, стирать много придется,
