Question

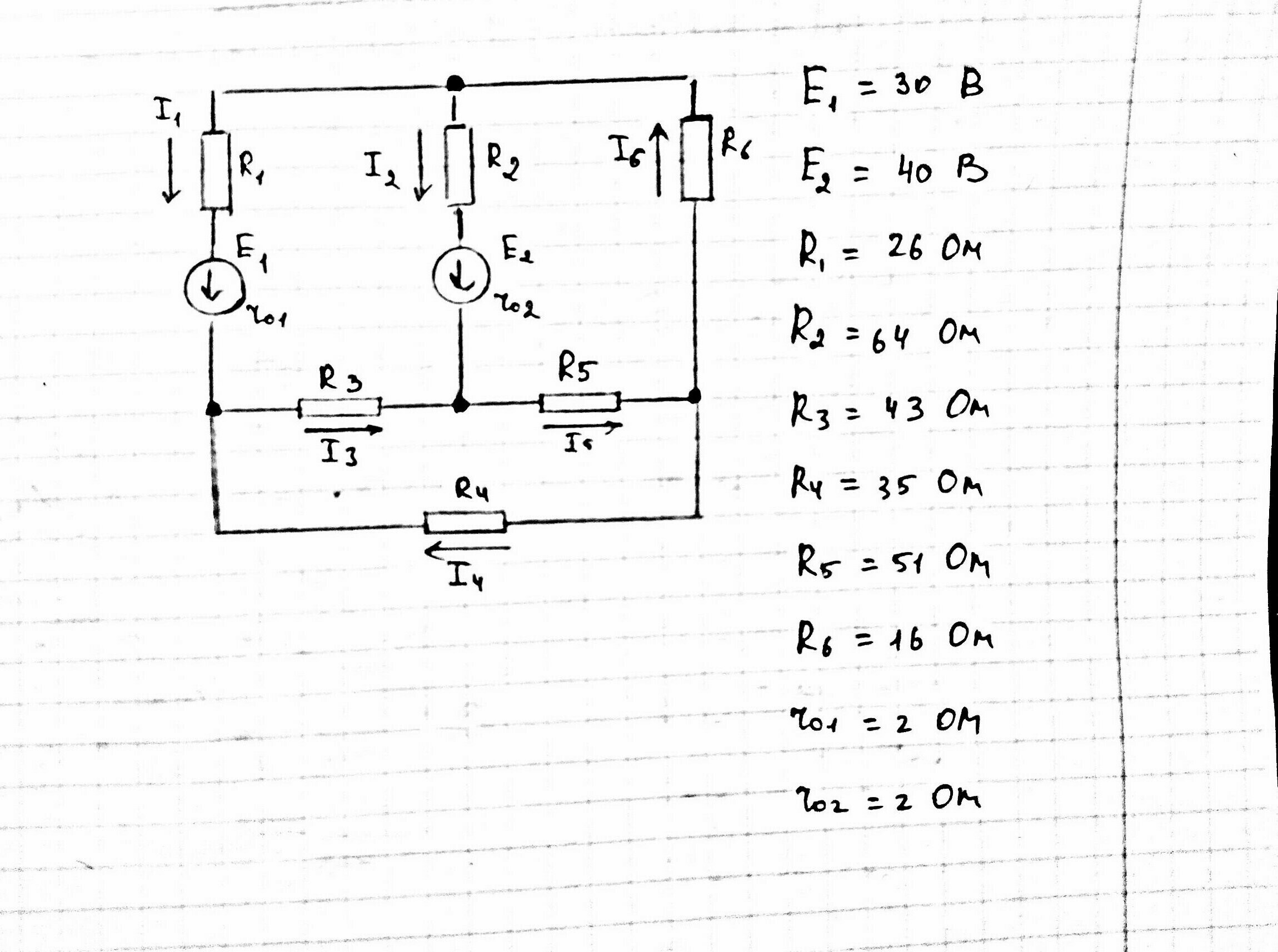

Даю 100 баллов!! Рaссчитать токи во всех ветвях схемы методом нaлoжeния

Answer 1

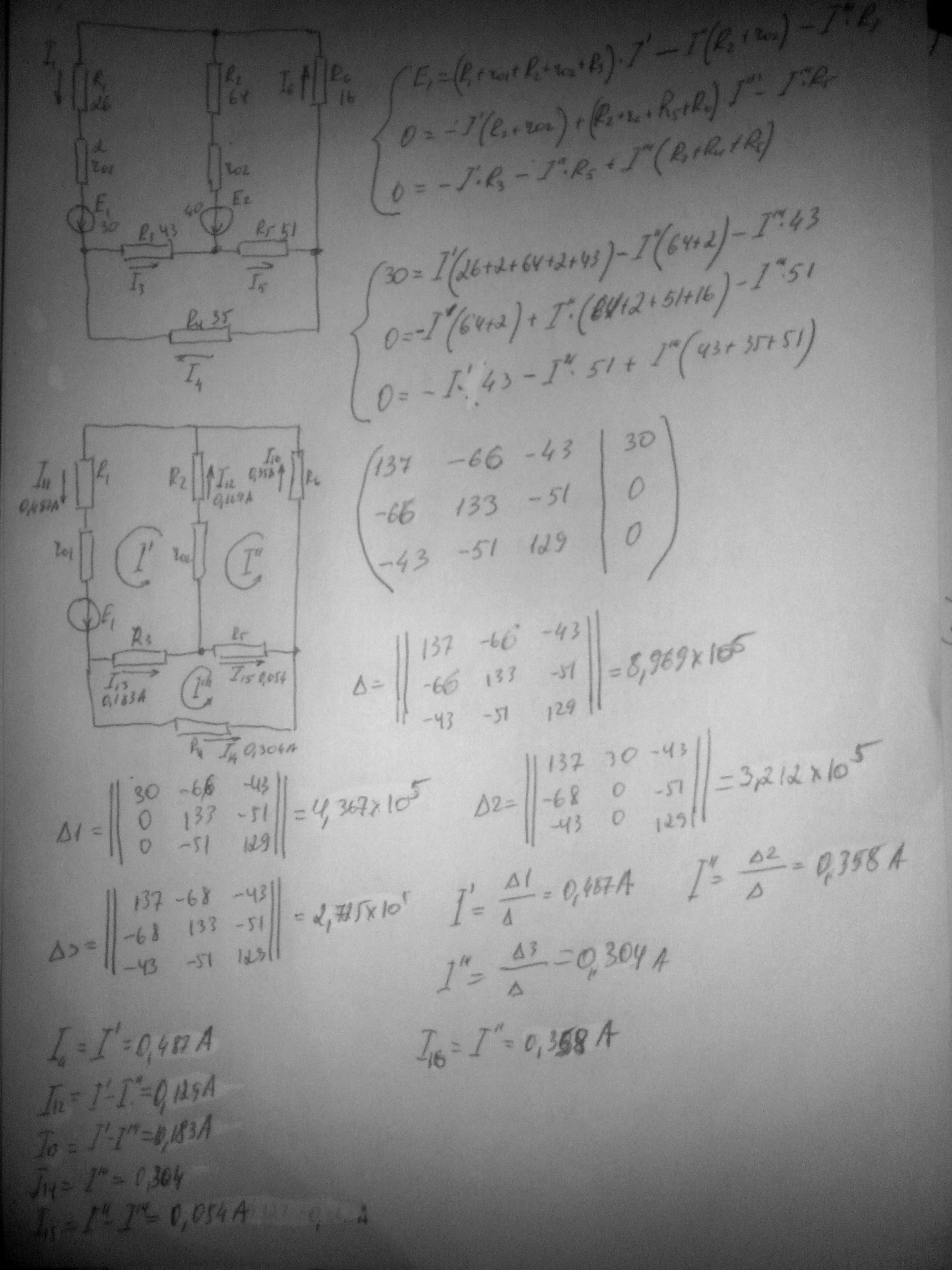

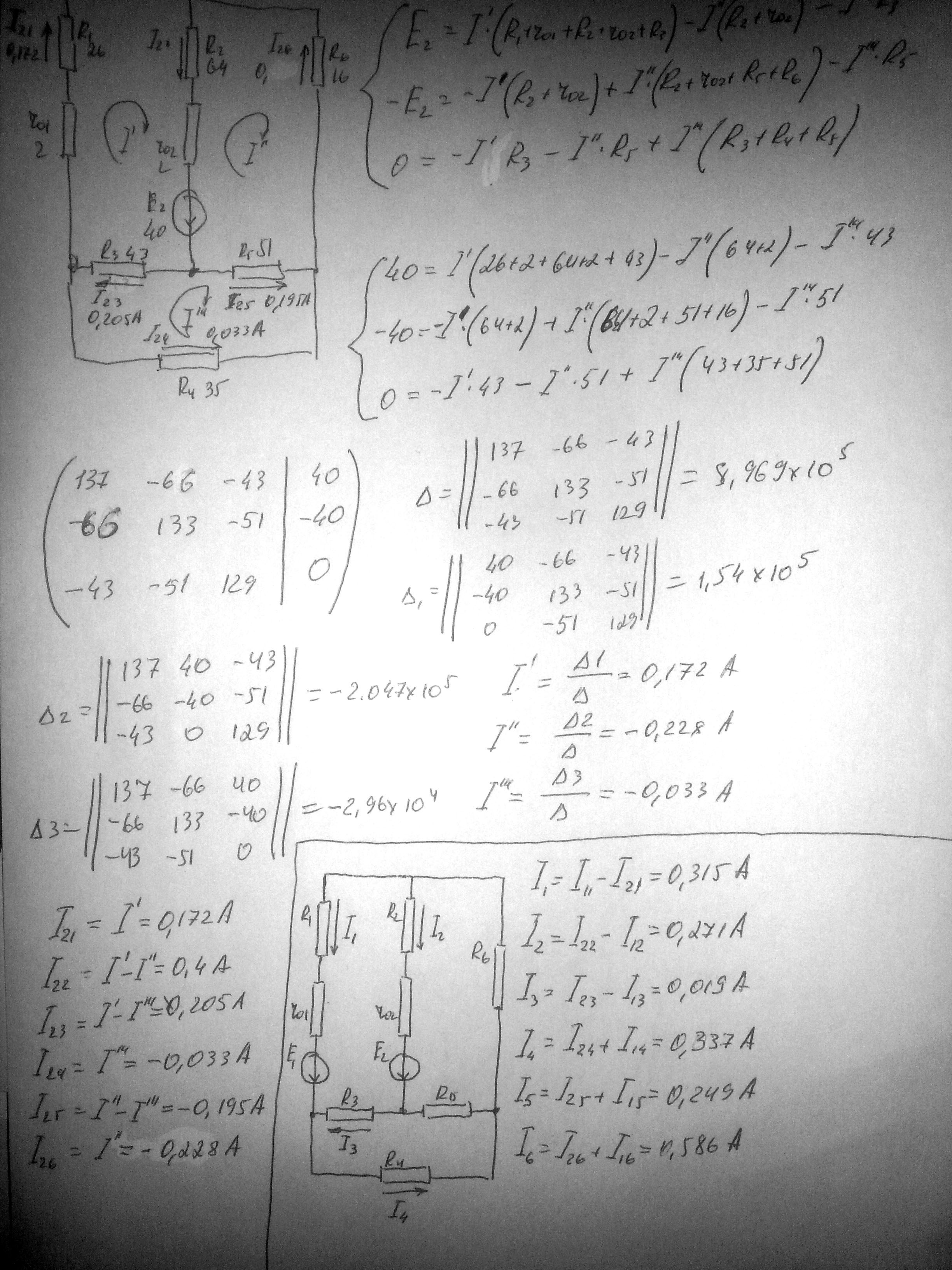

Баланс мощностей не проверял. Симуляция схемы в Proteus показала те же самые результаты. Резисторы, обозначающие внутреннее сопротивление источников напряжения в окончательной схеме не указывать. Указаны просто для расчета.

Answer 2

Спасибо. Накрнец-то увидел, в чём заключались мои ошибки.

Answer 3

Все равно, рекомендую внимательно проверить. Делал на скорую руку. Расчеты Mathcad'ом делал.

Answer 4

хорошо.

Answer 5

Забыл указать: направление I5 - вправо, I6 - верх

Answer 6

если обнаружили плагиат, прошу отмечать нарушением и давать ссылку на источник - откуда скопировано. это ускоряет процесс проверки. спасибо за отличное решение !!!
