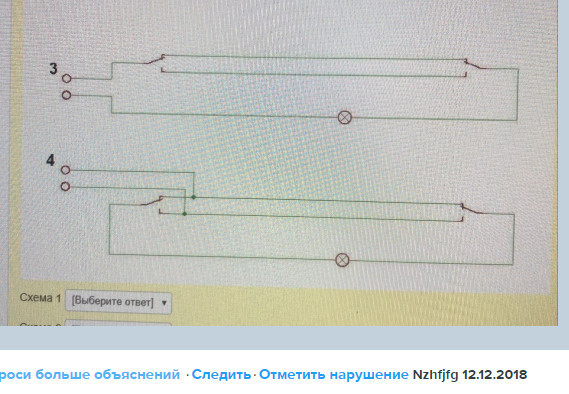

Нужно сделать, чтобы свет в длинном коридоре можно было и включить, И выключить и на входе в коридор, и на выходе из него. Укажите схему, которые подходит для решения такой задачи (Выключатели расположены по концам коридора)
Ответы
Подходят обе схемы.
3). Зарисовано положение "вкл." При переключении любого из выключателей схема перейдет в состояние "выкл." После этого опять же переключение любого из выключателей снова вернет схему в положение "вкл."
4). Зарисовано положение "выкл." При переключении любого из выключателей схема перейдет в состояние "вкл." После этого опять же переключение любого из выключателей снова вернет схему в положение "выкл."
Разница между схемами в расположении источника питания: если источник расположен в торце коридора, то целесообразно использовать схему 3, если в центре коридора, - схему 4.
Однако, обе схемы обладают существенным недостатком: лампочка может быть только одна, или их придется включать в цепь последовательно и колдовать с напряжениями и мощностью лампочек, чтобы добиться нормального освещения коридора.
Плюс то, что, если одна из лампочек перегорает, то свет выключается весь, и придется с фонарем проверять все лампочки, чтобы найти перегоревшую..))

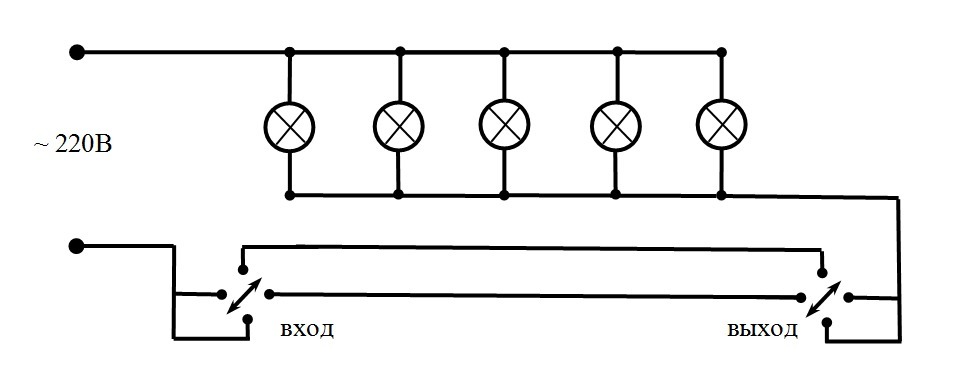

Для нескольких лампочек, включенных в сеть параллельно, существует другая схема. См. рис.
На входе и выходе расположены пакетные выключатели, занимающие или вертикальное положение, или горизонтальное. Если положение выключателей одинаковое, - свет горит. Если разное, - свет выключен. Понятно, что в положение "вкл." и "выкл." цепь можно привести с любого из выключателей, независимо от положения второго.
