Question

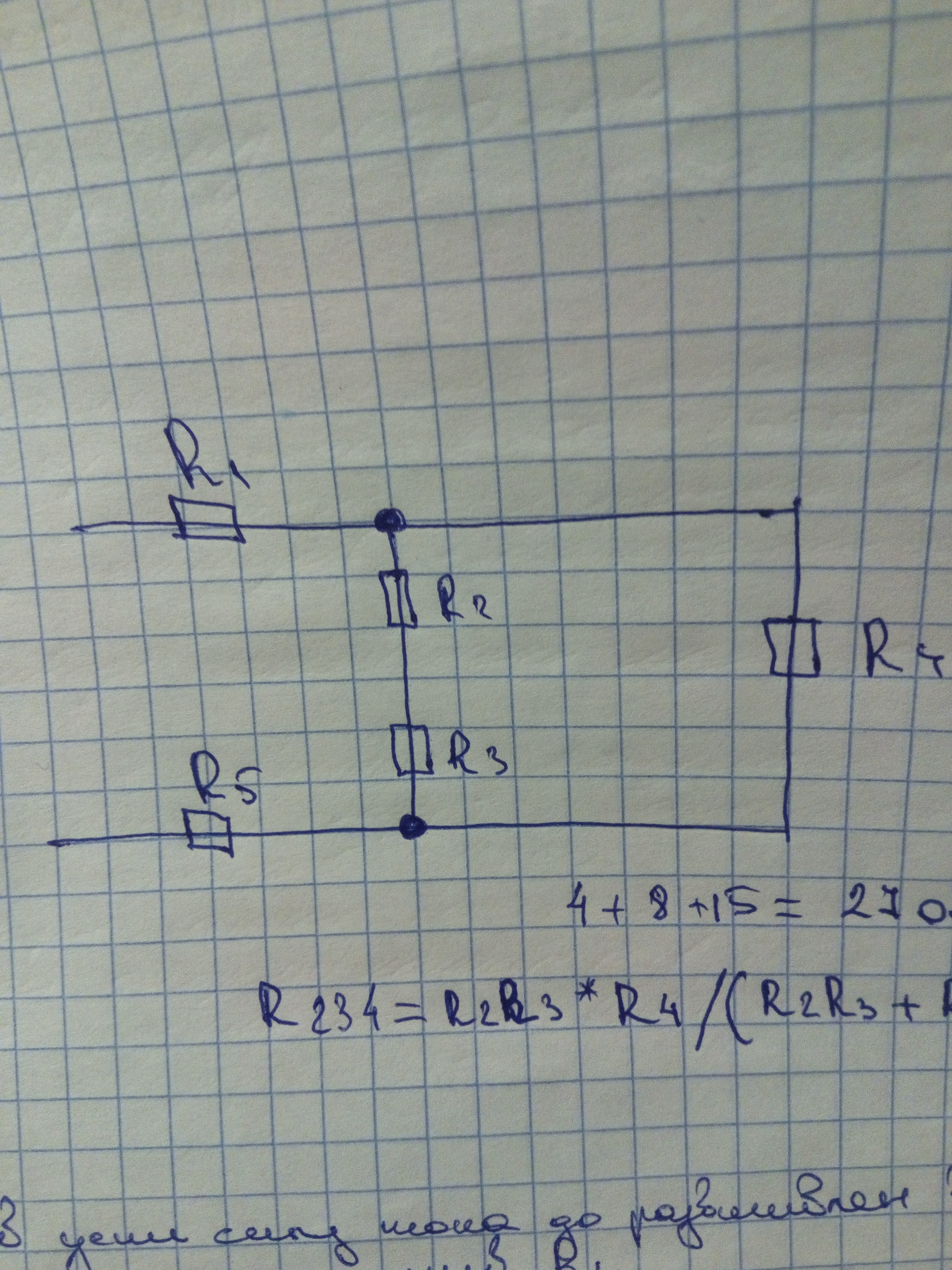

Найти эквивалентное сопротивление в цепи силу тока до разветвления в каждом резисторе. R1=6om, R2=4om, R3=8om, R4=15om, R5=2om, U=120B

Answer 1

Найдем сопротивление всей цепи. R₂₃=R₂+R₃=4+8=12Ом, т.к. соединение последовательное. R₂₃₄=R₂₃*R₄/R₂₃+R₄=12*15/12+15=6.7Ом, т.к. соединение параллельное. R=R₁+R₅+R₂₃₄=6+2+6.7=14.7Ом, т.к. соединение последовательное.

Перейдем к силам тока: Сила тока до разветвления, т.е. I на резисторе 1 I₁=U/R₁=120/6=20A. Сила тока после разветвления, т.е. I на резисторе 5 I₅=U/R=120/14.7≈8.2A

Answer 2

Спасибо большое
