Question

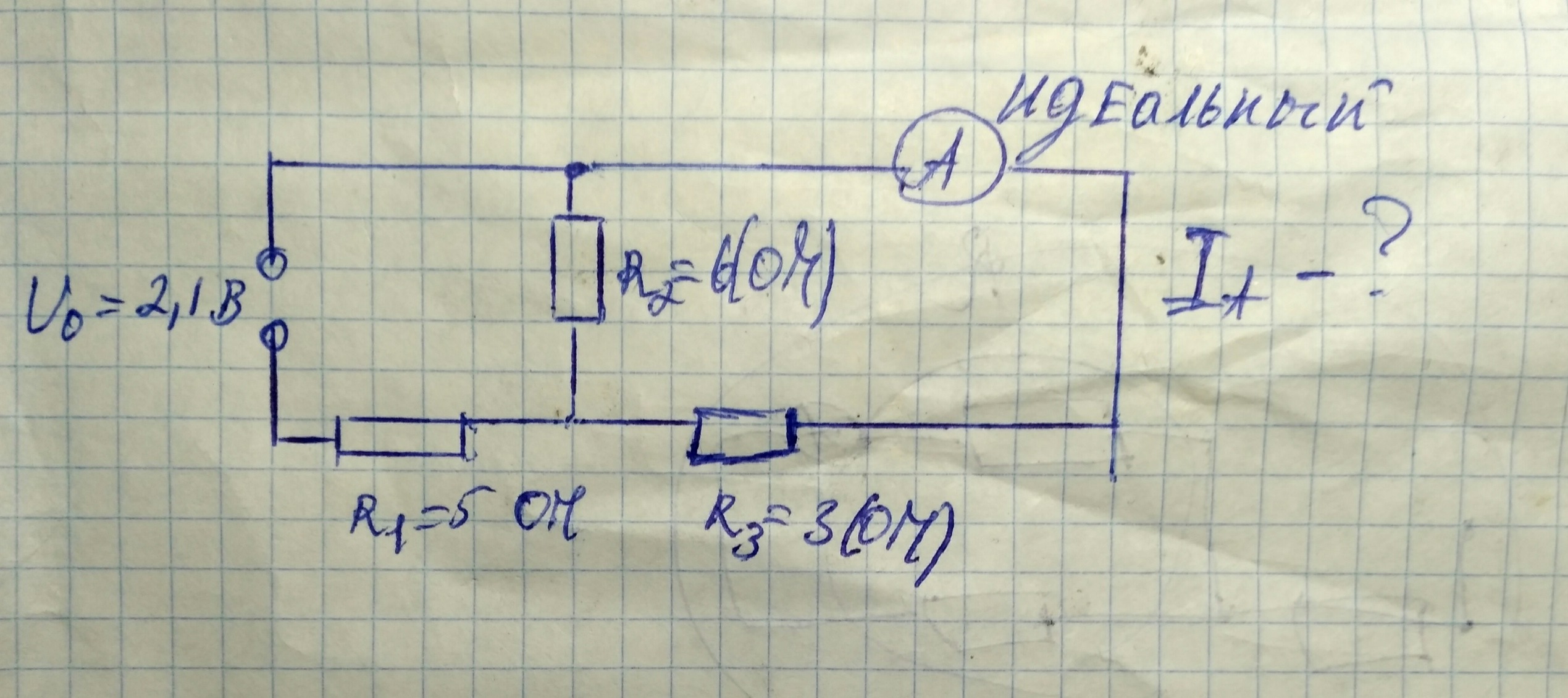

Пожалуйста ,найдите ток идеального амперметра по рисунку ниже
R(1)=5 OM ;R(2)=6 OM ;R(3)=3 OM ;

Answer 1

Если ампер идеальный, его сопротивление =0

найдем общее сопротивление всей цепи

2 и 3 резисторы подключены параллельно

1 - последовательно.

тогда общее сопротивление цепи

Rob=R1+(R2*R3)/(R2+R3)=5+(6*3)/(6+3)=7 Ом

найдем ток в R1

I=I1=U/Rob=2.1/7=0.3А

найдем напряжение на первом резисторе

U1=I1*R1=0.3*5=1.5B

Найдем напряжение на резисторах 2 и3

U2=U3=U-U1=2.1-1.5=0.6В

Найде ток который покажет амперметр

I3=U3/R3=0.6/3=0.2A = 200мА.

Answer 2

честно говоря мне казалось , что ток на амперметре такой же как и на 3м резисторе .

Answer 3

ток который показывает амперметр и есть такой же как в резисторе 3.

Answer 4

так как он подключен к нему последовательно

Answer 5

Вы считаете мое решение неправильным?
