Question

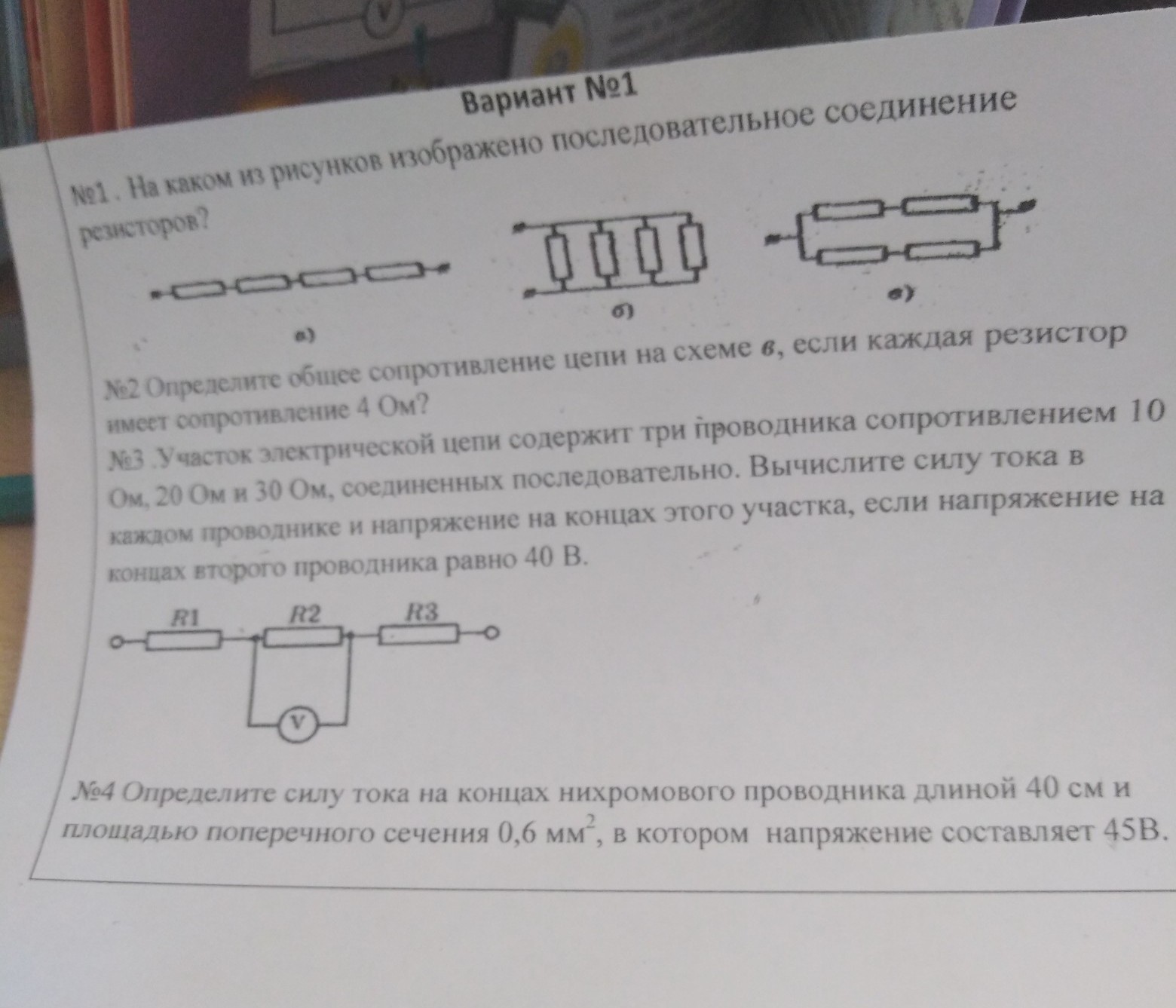

Пожалуйста помогите срочно надо!

Answer 1

1. a

2. опір двох верхніх послідовно зєднаних опорів R12=2r=2*4=8 Ом

опір двох нижніх послідовно зєднаних  опорів R34=2r=2*4=8 Ом

R12=R34=R

сумарний опір R(сум)=R/2=4 Ом

3. R1=10 Ом

R2=20 Ом

R3=30 Ом

U2=40В

сила струму на другому опорі І2=U2/R2=2A

при послідовному зєднанні сила струму на всіх ділянках однакова:

І1=І2=І3=2А

за законом Ома U1=I1*R1=20В

U3=I3*R3=60В

cумарна напруга рівна сумі напруг на кожному з опорів:

U=U1+U2+U3=120В

4. I=?

ι=40см=0,4м

S=0,6 мм²

U=45В

ρ=1,1 Ом*мм²/м-питомий опір ніхрому

за законом Ома І=U/R

R=ρ*ι/S

Тому I=US/ρι

І=45*0,6/1,1*0,4=6,2 А
