Question

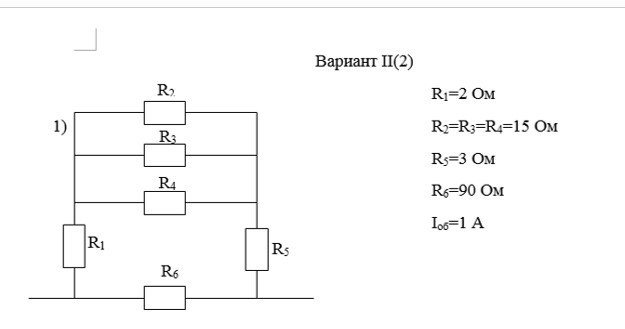

Определить общее сопротивление

Answer 1

найдем эквиваленты сопротивлений

R2=R3=R4 тогда

r234=R2/n=15/3=5 Ом

r23415=R1+R5+r234= 2+3+5=10 Ом

Общее сопротивление всей цепи

Rob=R6*r23415/(R6+r23415)=90*10/(90+10)=9 Ом
