Question

Помогите пожалуйста (желательно на листочке) R1=R3.... 50м R2=R4=.... 20м

Answer 1

Не полно отвечаю, так как номиналы не проставлены.

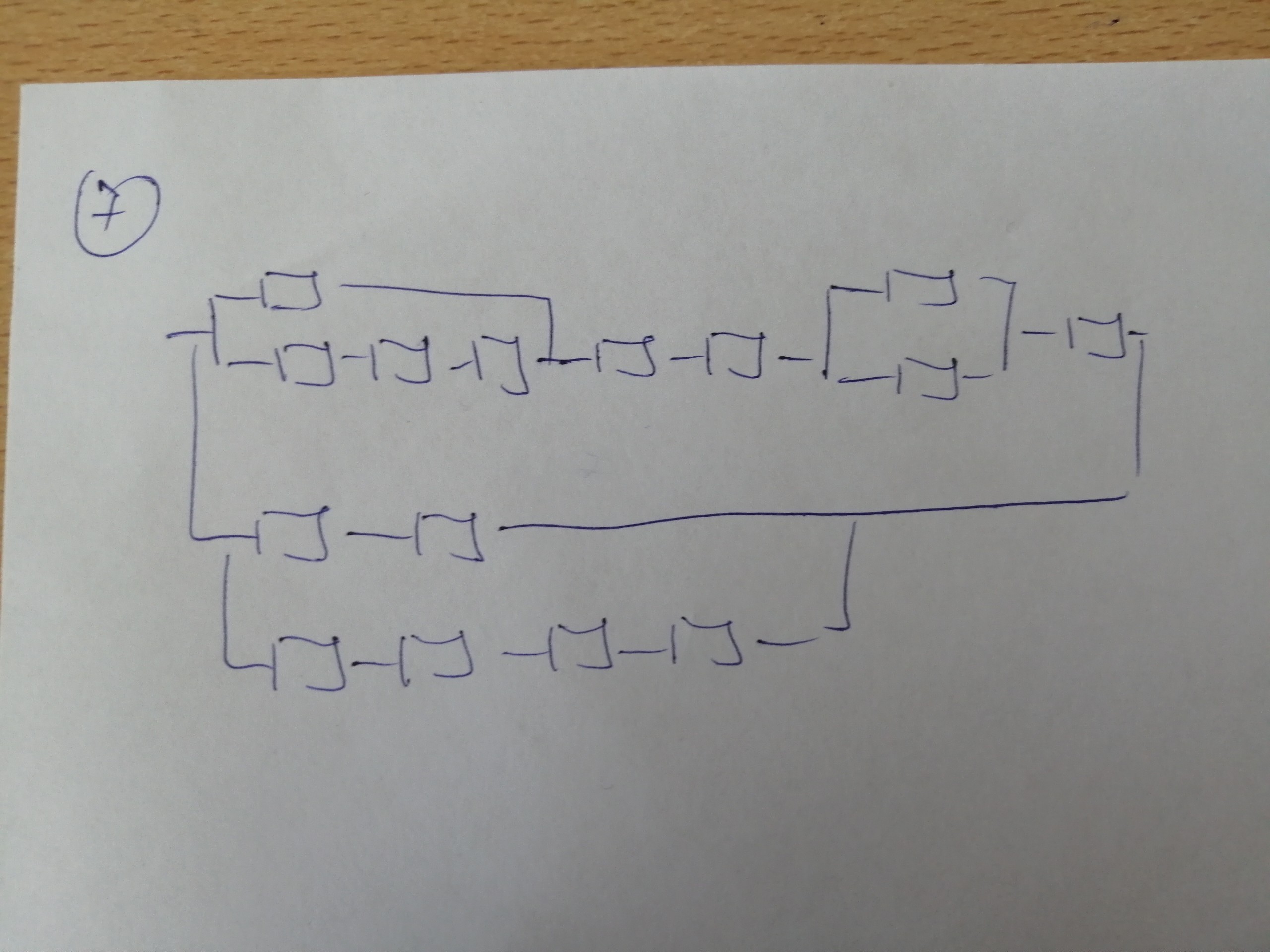

Сначала выделим 3 ветки на рисунке - верхняя, средняя и нижняя.

Они соединены параллельно. Значит  1/R общее= 1/R верх +1/R сред + 1/R нижн

R верхнее  cостоит из 4 участков: 1 и 3 резистора соединены параллельно, 2 резистора последовательно, 2 - параллельно и 1- последовательно в ряд.

Первый участок верха: 1/R1в = 1/R + 1/(R+R+R)

Где R - значения номиналов соответствующих резисторов

Второй участок верха R2в=R+R

Третий участок верха: 1/R3в=1/R=1/R

Четвертый участок верха: R

Cумма их: R верха= R1в+R2в+R3в+R

R cреднее= R+R

R нижнее = R+R+R+R

R общее находится подстановкой всех значений в формулы
