Question

Цифровая техника.

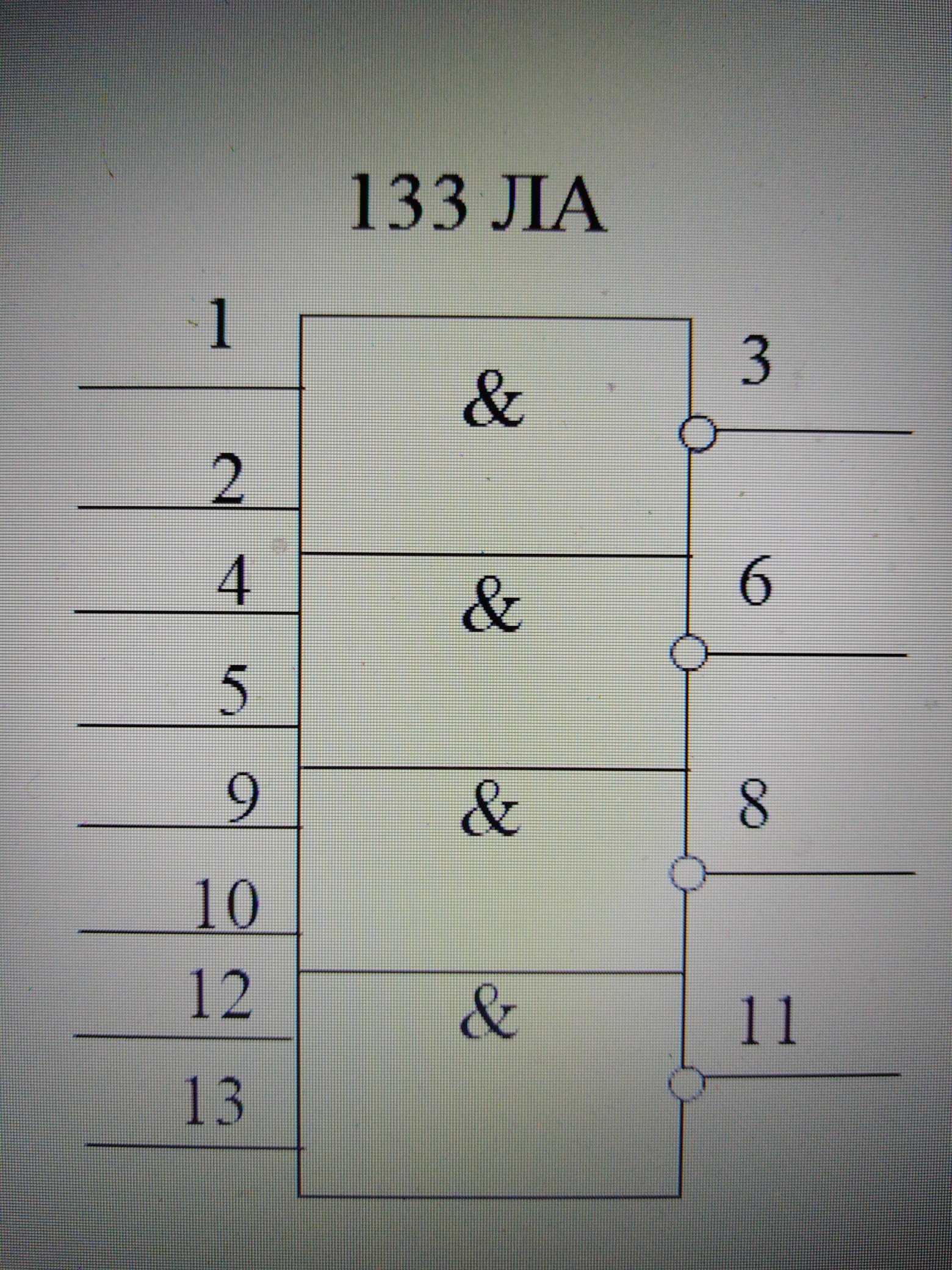

Реализовать 3или,не в базисе 2и-не на микросхеме 133 ла. Количество микросхем не ограничено.
Доказать справедливость замены через логические функции. ​

Answer 1

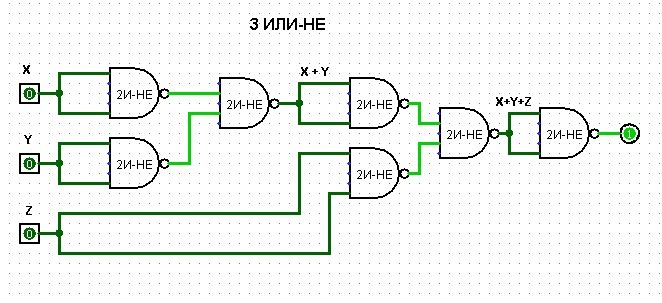

В Logisim эта конструкция работает, смотри картинку.

Answer 2

я же правильно понимаю, что в результате этой схемы у меня должна получиться такая же таблица истинности, как при не(х1+х2+х3)?

Answer 3

именно так
