Question

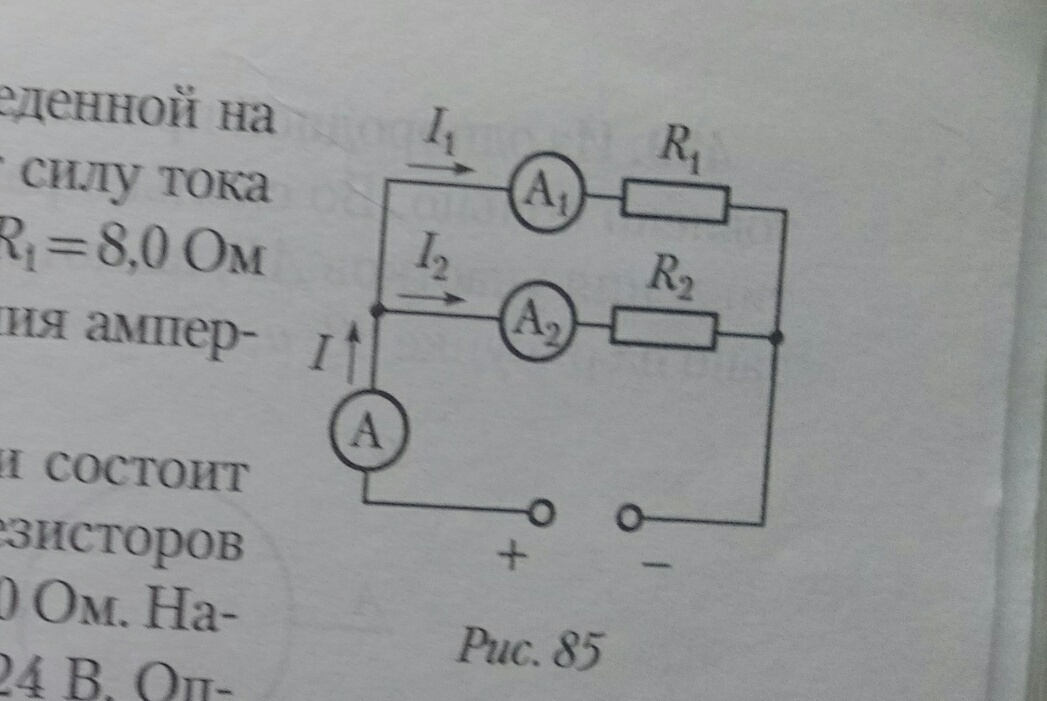

В электрической цепи, приведённай на рисунке амперметр показывает силу тока I=1,5 A.Сопротивления резисторов R1=8 Ом и R2=4 Ом. Каковы будут показания амперметра А2?

Answer 1

Перерисуем в более понятную схему (рисунок в прикреплённом файле).

Найдём $R_c$ - суммарное сопротивление резисторов с сопротивлениями $R_1$ и $R_2$

$R_c=frac{R_1cdot R_2}{R_1+ R_2} =frac{8cdot 4}{8+ 4} =frac{32}{12} =frac{8}{3}$ Ом

$I=I_1+I_2$, т.к. системы подключены последовательно

$U_1=U_2=U$, т.к. резисторы подключены параллельно

$U=IR_c=frac{3}{2} cdot frac{8}{3}=4$ В

$U=I_1R_1$   $Rightarrow$   $I_1=frac{U}{R_1} = frac{4}{8} =0,5$ A

$I_2= I-I_1=1,5-0,5=1$ А

Ответ: 1 А
