Question

Помогите пожалуйста,очень срочно❤️❤️❤️

Проводник AB (рисунок 51)изготовлен из однородной стальной проволоки вдоль которой перемещается скользящий контакт C.изобразите графически зависимость показания вольтметра от длины L отрезка AC проводника

Answer 1

Участок А-В имеет сопротивление R = удельное сопротивление материала * длину материала / площадь поперечного сечения материала.

R=p*L/S=L*(p/S)

По закону Ома

U=R*I

При идеальном вольтметре ток при любом положении контакта С - будет одинаков.

U=I*L*(p/S)=L*(I*p/S)

(I*p/S) = k =константа в данном случае (от ее значения зависит угол наклона графика)

значить зависимость линейная

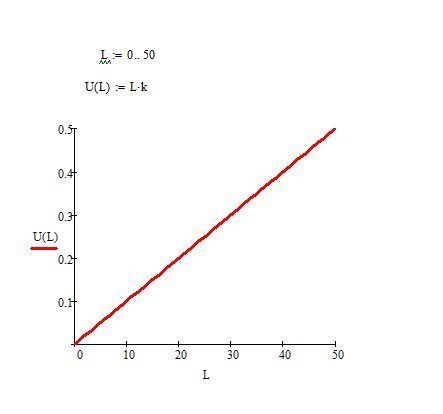

На картинке
