Question

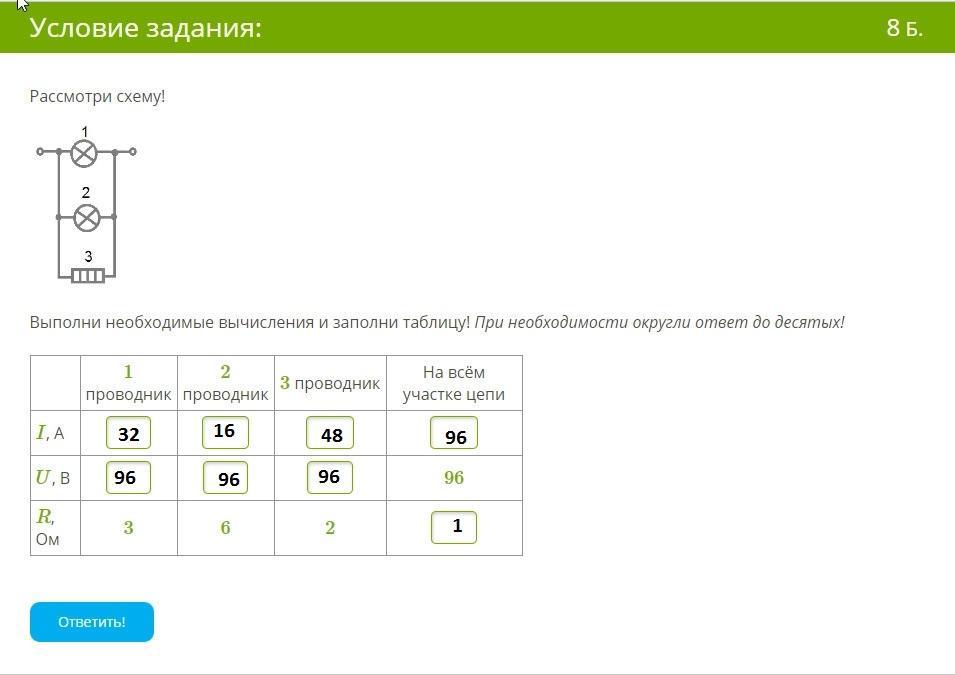

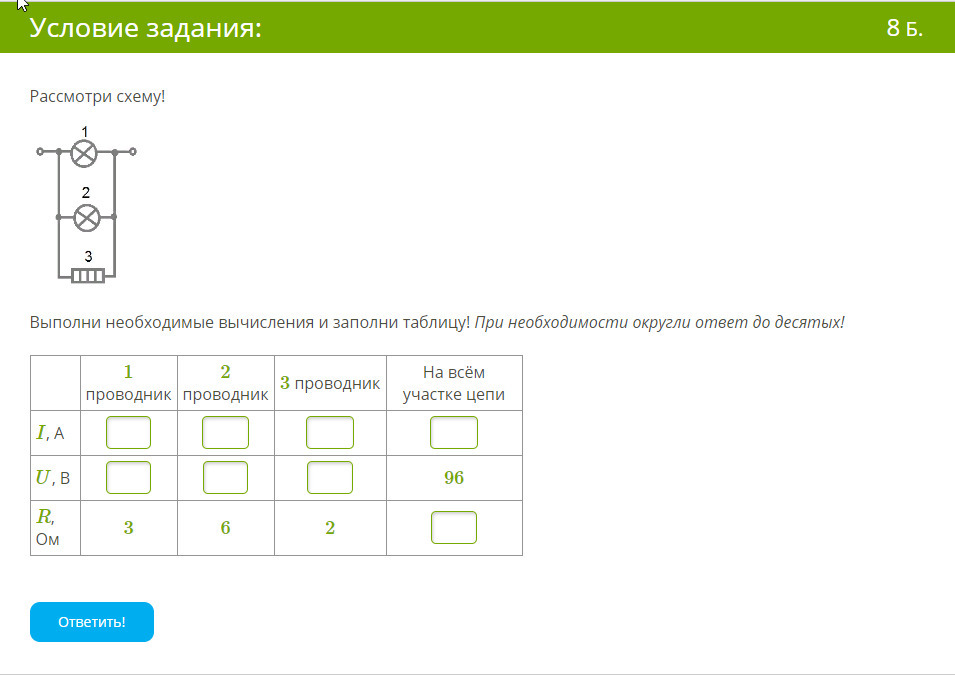

Рассмотри схему!
Выполни необходимые вычисления и заполни таблицу! При необходимости округли ответ до десятых!

Answer 1

U=U1=U2=U3

I=U/R

R=U/I

Answer 2

Откуда 1 в последней графе?

Answer 3

Ответ:

Объяснение:

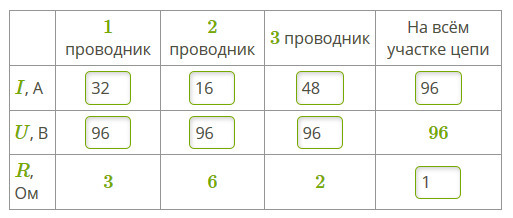

Начинаем заполнять таблицу.

При параллельном соединении проводников напряжение на них одинаково:

U = U₁ = U₂ = U₃ = 96 В

Далее рассчитаем общее сопротивление:

1/R = 1/R₁ + 1/R₂ + 1/R₃

1/R = 1/3 + 1/6 + 1/2

1/R = (4+2+6)/12

1/R = 12/12

R = 1 Ом

И, наконец, находим токи:

I₁ = U/R₁ = 96 / 3 = 32 A

I₂ = U/R₂ = 96 / 6 = 16 A

I₃ =  U/R₃ = 96 / 2 = 48 A

Общий ток:

I = I₁ + I₂ + I₃

I = 32 +16 + 48 = 96 А

Сделаем проверку:

I = U / R

I = 96 / 1 = 96 А

Таблица заполнена верно.
