Question

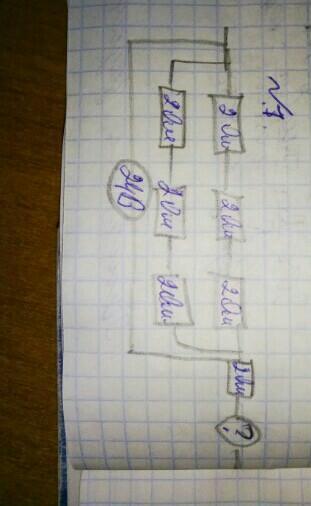

найдите ?на картинке​

Answer 1

Если провода как на рисунке.

Сопротивление верхнее

R1=2+2+2=6 Ом

Сопротивление нижней ветки

R2=2+2+2=6 Ом

Общее сопротивление параллельного соединения (без крайнего правого)

R=R1*R2/(R1+R2)=6*6/(6+6)=3 Ом

Ток на этом участке и на крайнем справа одинаковый

I=U/R=24/3=8 A

=======================================
