Question

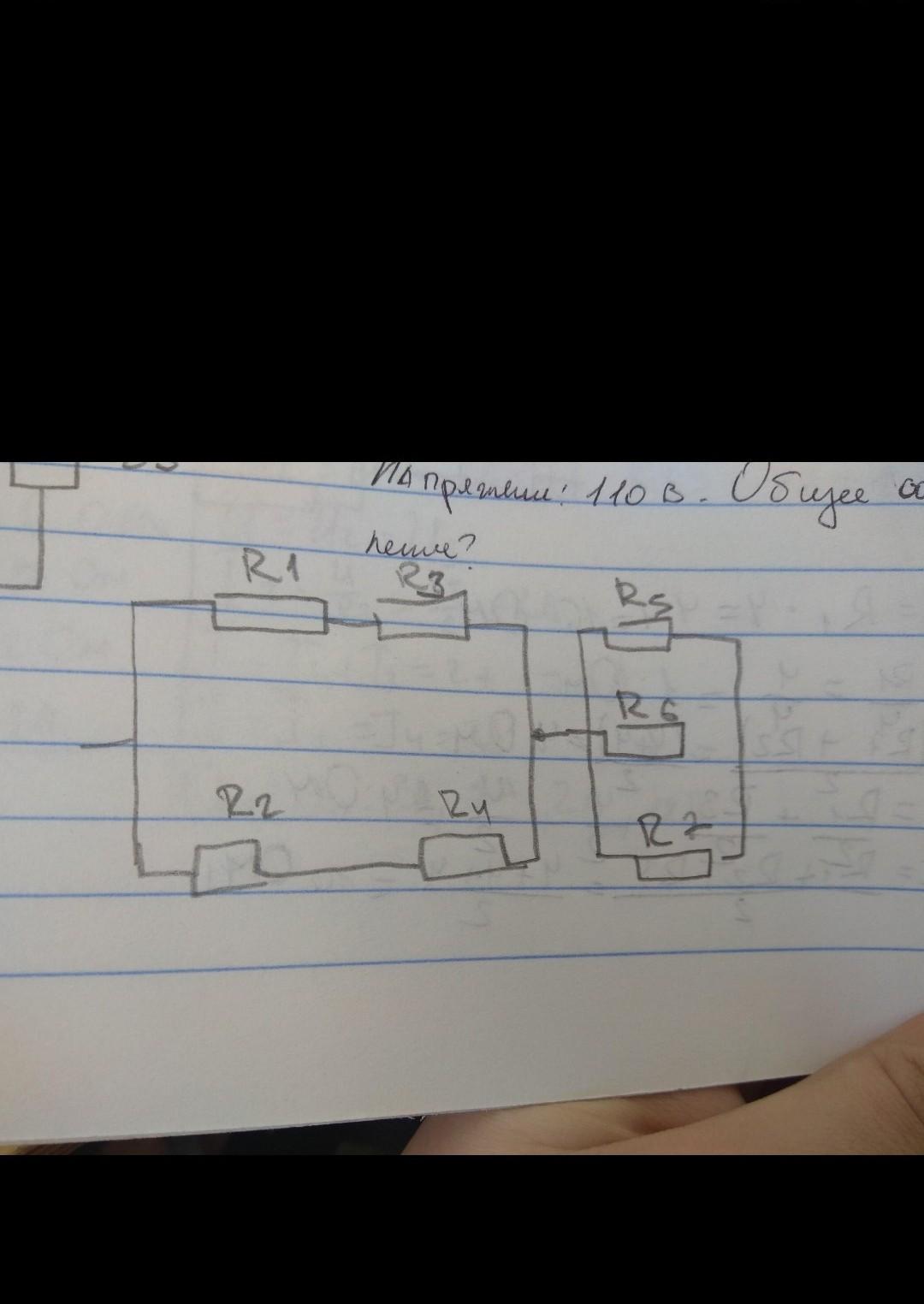

определить общее сопротивление цепи и силу пока в ней, если R1=10 Ом, R2=20 Ом, R3=50 Ом,R4=20 Ом, R5=48 Ом, R6=16 Ом,R7=12 Ом. Напряжение :110В.Найти общее сопротивление? ​

Answer 1

(все Ом)

R13=R1+R3=60, R24=40, R1324=R13*R24/(R13+R24)=24 Ом, R567=R5*R6*R7/ (R5*R6+ R5*R7+ R6*R7)=6 Ом, Rобщ=R1324+R567= 30 Ом, Iобщ=U/Rобщ= 110/30= 3.67А
