Question

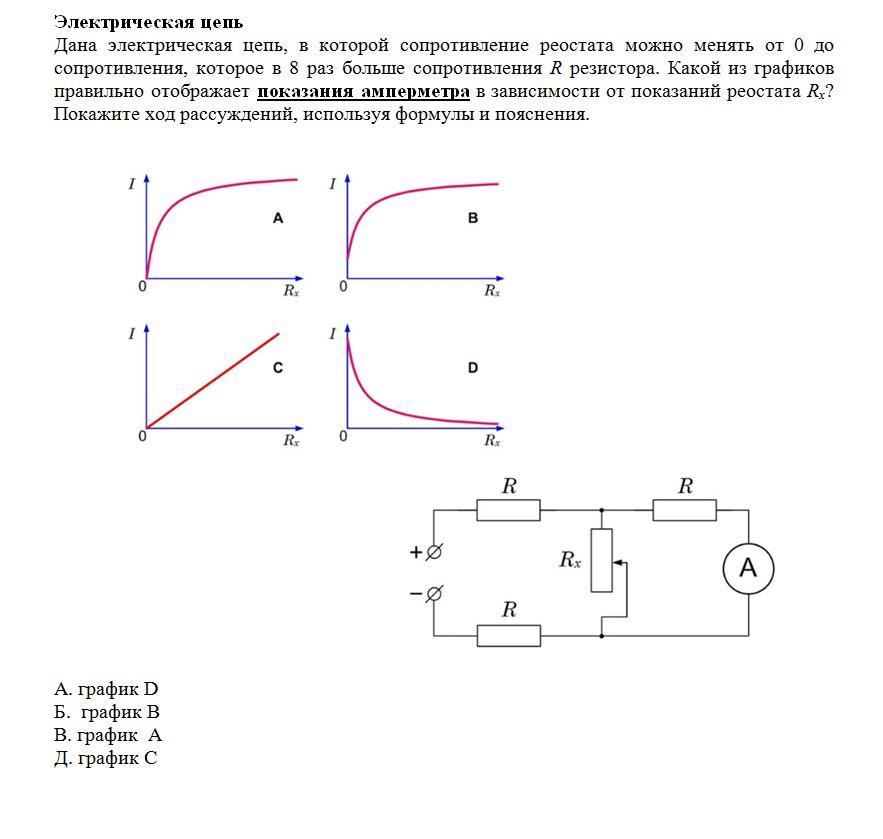

Помогите пожалуйста с реостатом

Answer 1

Как то так график А смотри решение на фотке

Answer 2

https://znanija.com/task/31842187 помогите

Answer 3

1. В начале хода при Rx=0 цепь амперметра закорочена (зашунтирована), Iамп=0, значит графики А или С

2. В конце хода Rx>>R, можно положить (грубо) Rx→∞, т.е. обрыв, Iамп=U/3R ==const, значит подходит нелинейный А, а на С линейная зависимость I(Rx), одинаковая в начале и в конце. Вывод и ответ: график А, ответ В

Answer 4

https://znanija.com/task/31842187 помогите

Answer 5

https://znanija.com/task/31842187 помогите пожалуйста
