Question

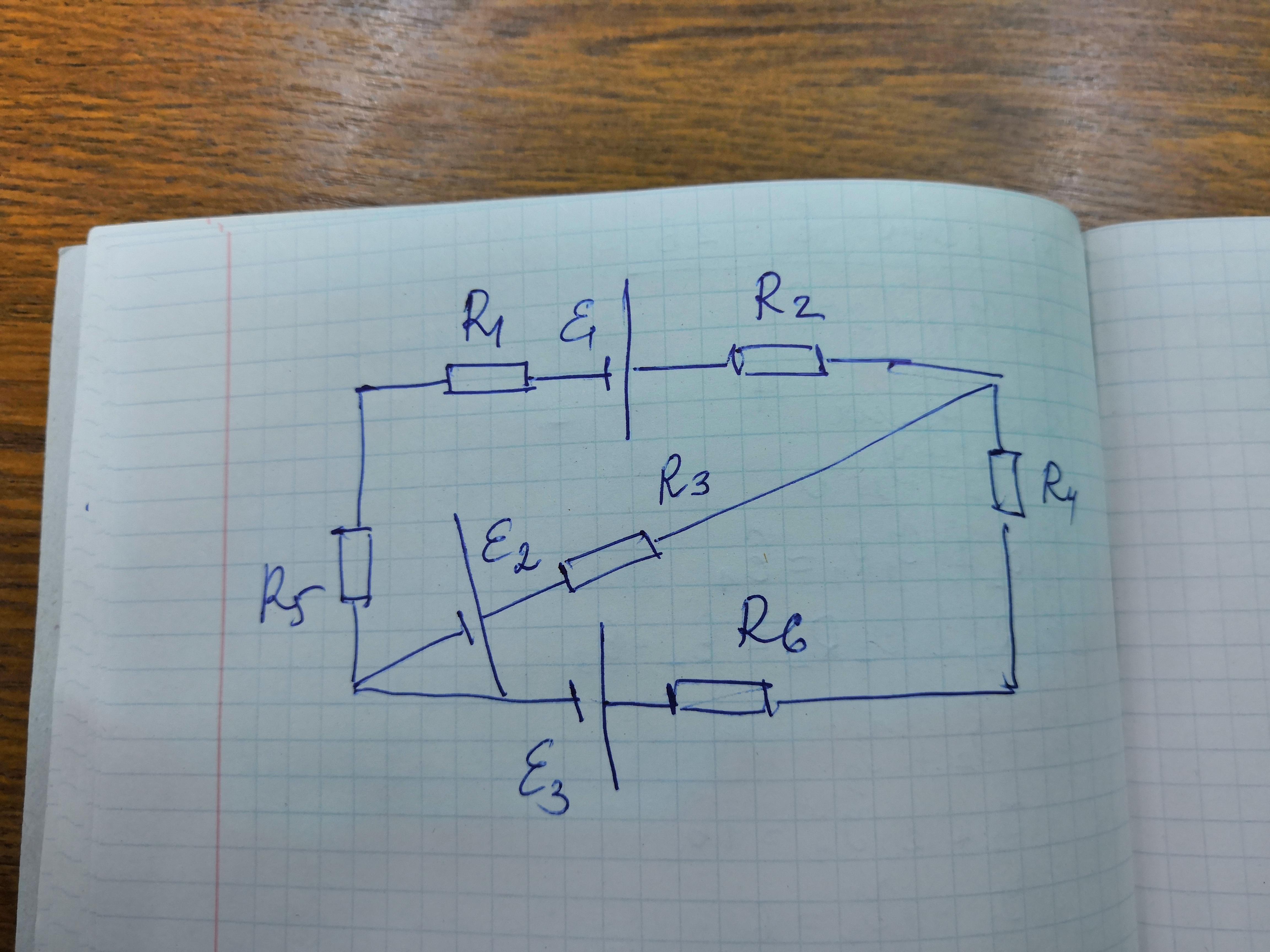

Составить 3 уравнения по правилу Киргофа

Answer 1

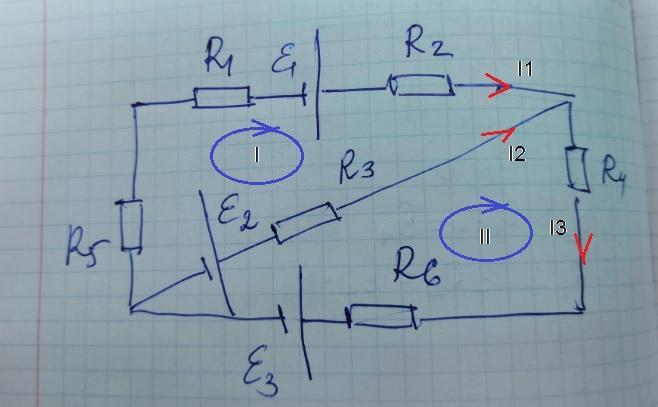

Имеем 2 узла, поэтому запишем одно уравнение для токов (см. рисунок)

I1 + I2 = I3

Запишем уравнения для двух контуров:

I1*R5 + I1*R1 + I1*R2 - I2*R3 = E2 - E1

I2*R3 + I3*R4 + I3*R6 = E3 - E2
