Question

ПОЖАЛУЙСТА ПОМОГИТЕ 50 БАЛЛОВ ОТ ЭТОГО ЗАВИСИТ МОЯ ОЦЕНКА В МОДУЛЕ, А Я ТУПИЦА!!

Answer 1

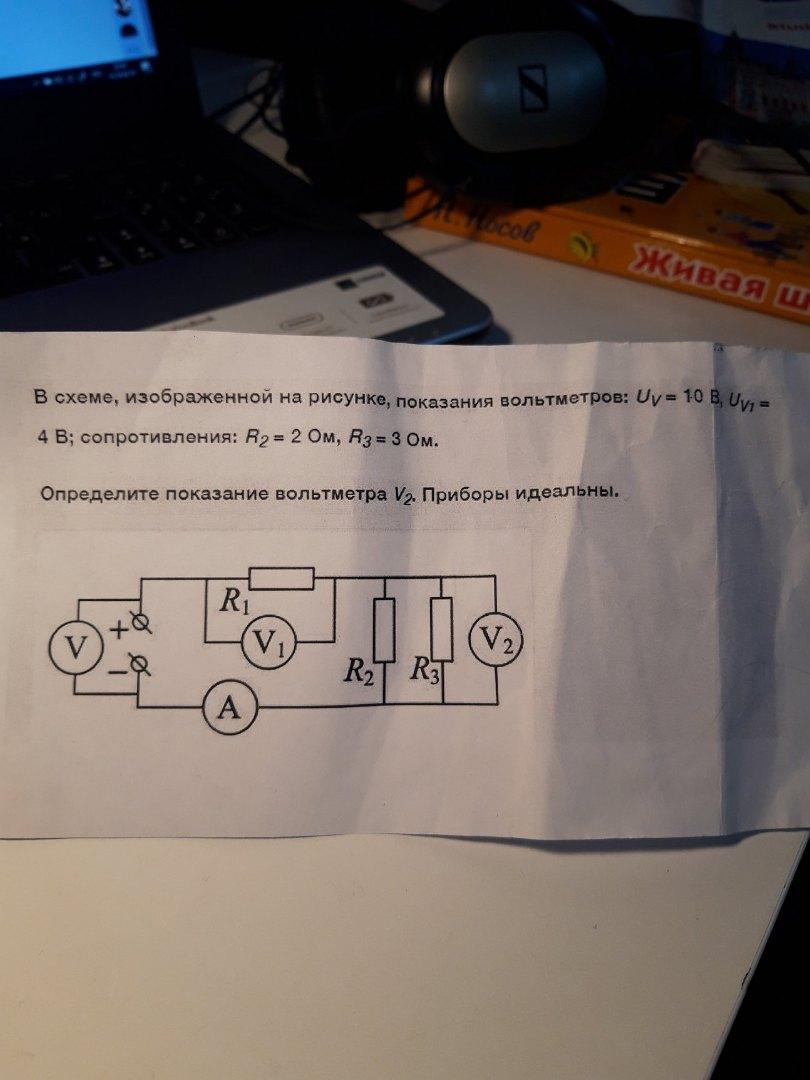

Вольтметры U₁ и U₂ показывают напряжение на последовательно соединенных участках цепи.

В этом случае общее напряжение на всей цепи равно сумме напряжений на ее отдельных участках:

              U = U₁ + U₂  =>   U₂ = U - U₁ = 10 - 4 = 6 (B)

Общее сопротивление резисторов R₂ и R₃:

              $displaystyle tt R_{23}=frac{R_{2}R_{3}}{R_{2}+R_{3}}=frac{2cdot3}{2+3}=1,2 (Om)$

Сила тока, протекающего через всю цепь (показания амперметра А):

              $displaystyle tt I = I_{1}=I_{23}=frac{U_{2}}{R_{23}}=frac{6}{1,2}=5 (A)$

Общее сопротивление  цепи:

              $displaystyle tt R=frac{U}{I}=frac{10}{5}=2 (Om)$

Сопротивление R₁ = R - R₂₃ = 2 - 1,2 = 0,8 (Ом)
