Question

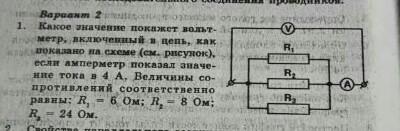

Физика!!!! какое значение покажет вольтметр, включенный в цепь как показано на схеме ​

Answer 1

Резисторы в цепи соединены параллельно.

Общее сопротивление:

$displaystyle tt frac{1}{R}=frac{1}{R_{1}}+frac{1}{R_{2}}+frac{1}{R_{3}}=frac{R_{2}R_{3}+R_{1}R_{3}+R_{1}R_{2}}{R_{1}R_{2}R_{3}}=frac{8cdot24+6cdot24+6cdot8}{6cdot8cdot24}=frac{384}{1152}=frac{1}{3}\\\R=3 (Om)$

Напряжение на вольтметре:

              U = I · R = 4 · 3 = 12 (B)

Ответ: 12 В.
