Question

Определить электроёмкость батареи конденсаторов (см. рис.): C1 = 3 пФ, С2 = 1 пФ, С3 = 4 пФ, С4 = 4/9 пФ, С5 = 1 пФ, С6 = 2 пФ, С7 = 4 пФ. Сделать рисунок.

Answer 1

Ответ:

≈1.539 (пФ)

Объяснение:

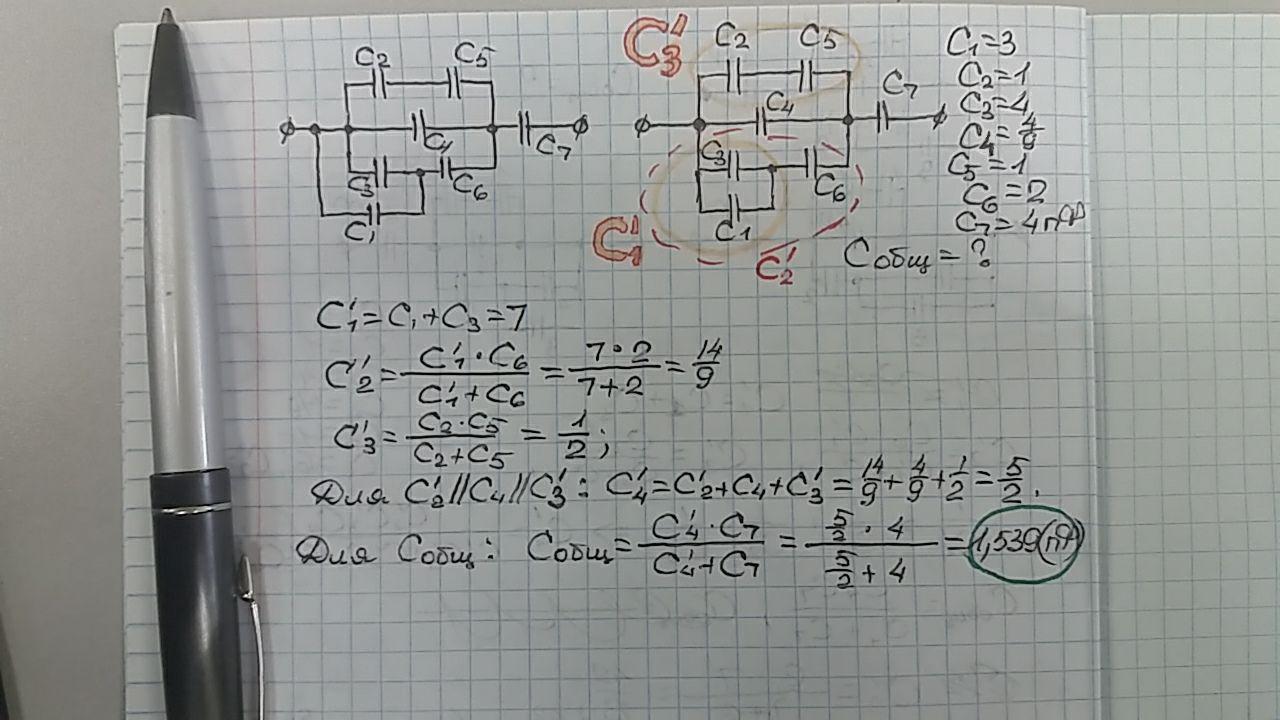

Схема была перерисована в более читабельную, решение выполнялось по правой: сначала по трём этапам была найдена ёмкость двух ветвей (где С1; С3; С6 и С2; С5), затем - ёмкость участка только с тремя ветвями (предыдущий этап + С4). напоследок - последовательное соединение С7 с ёмкостью, полученной на предпоследнем шаге.

Оформление не соблюдалось.
