Инженерная графика!
Ребят , помогите пожалуйста. Нужно рассказать , что и где расположено , где и какой вид и т.д ( особенно нужно знать , что в знаках вопроса!!!!

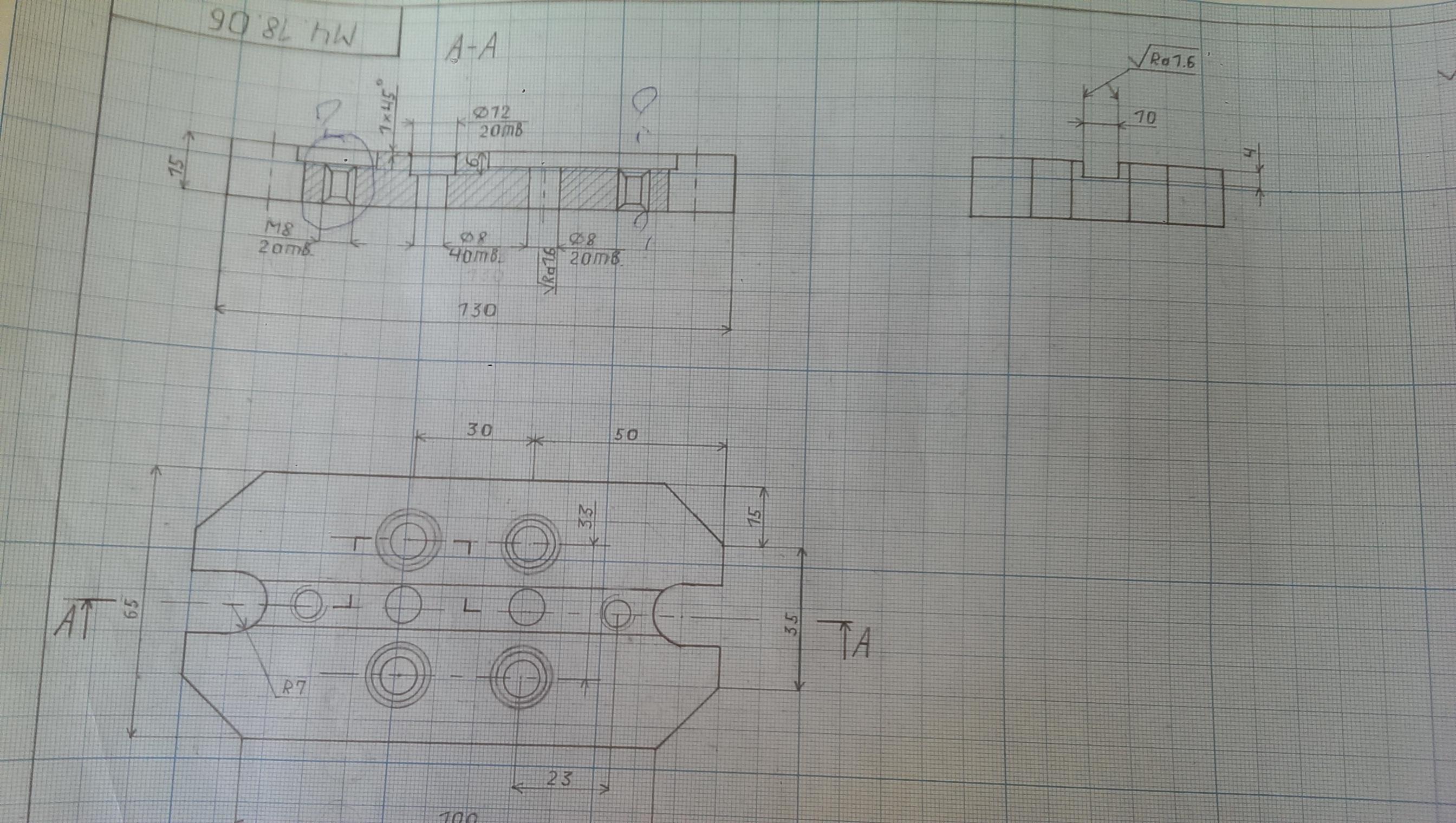

Название работы - эскиз детали ( плита )
Заранее спасибо!
Приложения:
sherlok123321:
сверху слева главный вид, извиняюсь
вернее, разрез
А что вообще это ? Как называется? Я про прямоугольники с фасками и без . Отверстия?
эти отверстия с резьбой, а неполные круги - указание резьб
прямоугольники на виде сверху вообще не понять, что такое и откуда они были взяты
отверстия с резьбой изображаются иначе
Преподаватель мне поставил вопросы по поводу того , что это такое
я бы тоже на его месте поинтересовался, что это такое)
рекомендую посмотреть, как обозначаются отверстия с резьбой в разрезе, иначе не сдадите
Ладно , благодарю за помощь
Ответы
Ответ дал:
1
Ответ:
Объяснение:
1. Название детали - плита
2. Материал - сталь
3. На чертеже три вида детали:
- главный вид (спереди) заменен фронтальным ступенчатым разрезом А-А
- вид слева (профильная проекция)
- вид сверху (горизонтальная проекция)
4. Габаритные размеры:
- длина = 130 мм
- ширина = 65 мм
- высота = 15 мм

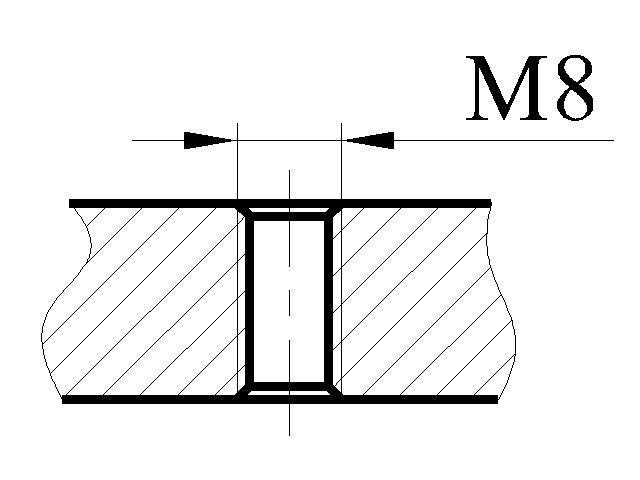

Знаки вопроса - нет штриховки - см. чертеж
Приложения:
