Question

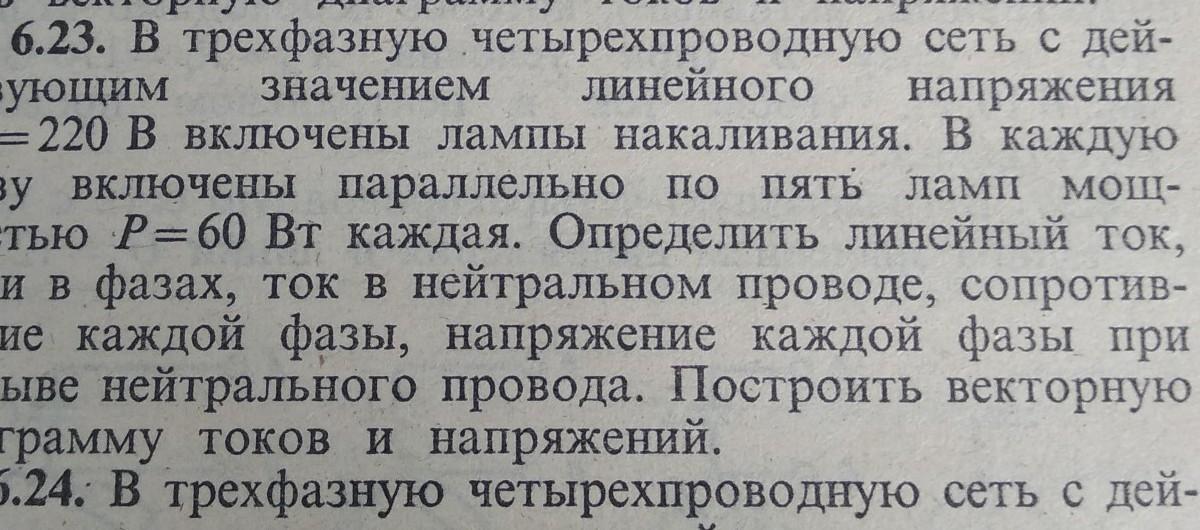

В трёхфазную четырёхпроводную сеть с действующим значением линейного напряжения Uл=220В включены лампы накаливания. В каждую фазу включены параллельно по пять ламп мощностью P=60 Вт каждая. Определить линейный ток, токи в фазах, ток в нейтральном проводе, сопротивление каждой фазы, напряжение каждой фазы при обрыве нейтрального провода.

Answer 1

Схема звезда с нулевым проводом. Фазное Uф=Uл/√3= 127В, Rф=Uф²/Рф=127²/(5*60) =53.76 Ом, Iф=Uф/Rф=2.36А =Iл (схема звезды)

Нагрузка симметричная: Iнп=0, потенциал н.п. ф0=0, при обрыве н.п. токи и напряжения не изменятся
