Question

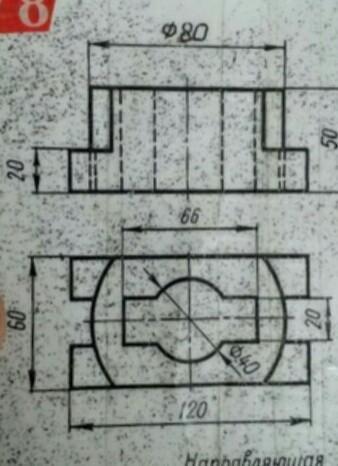

Помогите пожалуйста начертить третий вид и разрезы первого и третьего))))))​))))()

Answer 1

Объяснение:

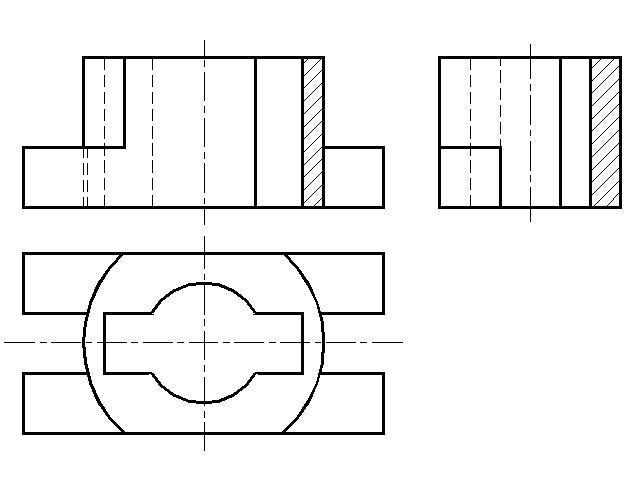

первый чертеж - без разрезов

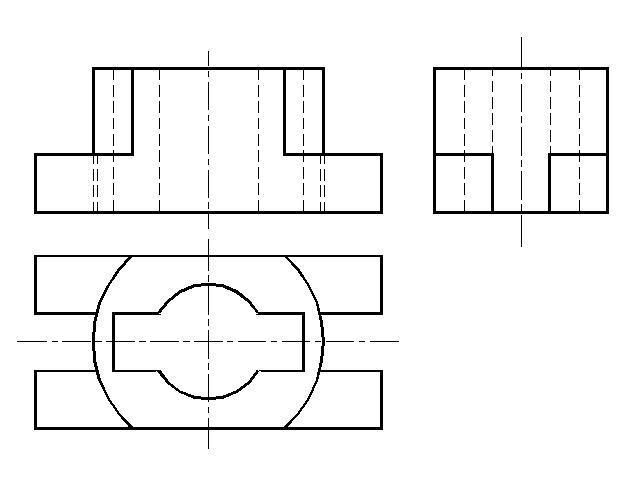

второй чертеж - соединение 1/2 главного вида + 1/2 фронтального разреза и соединение 1/2 вида слева + 1/2 профильного разреза

третий чертеж - главный вид заменен фронтальным разрезом и вид слева заменен профильным разрезом
