Question

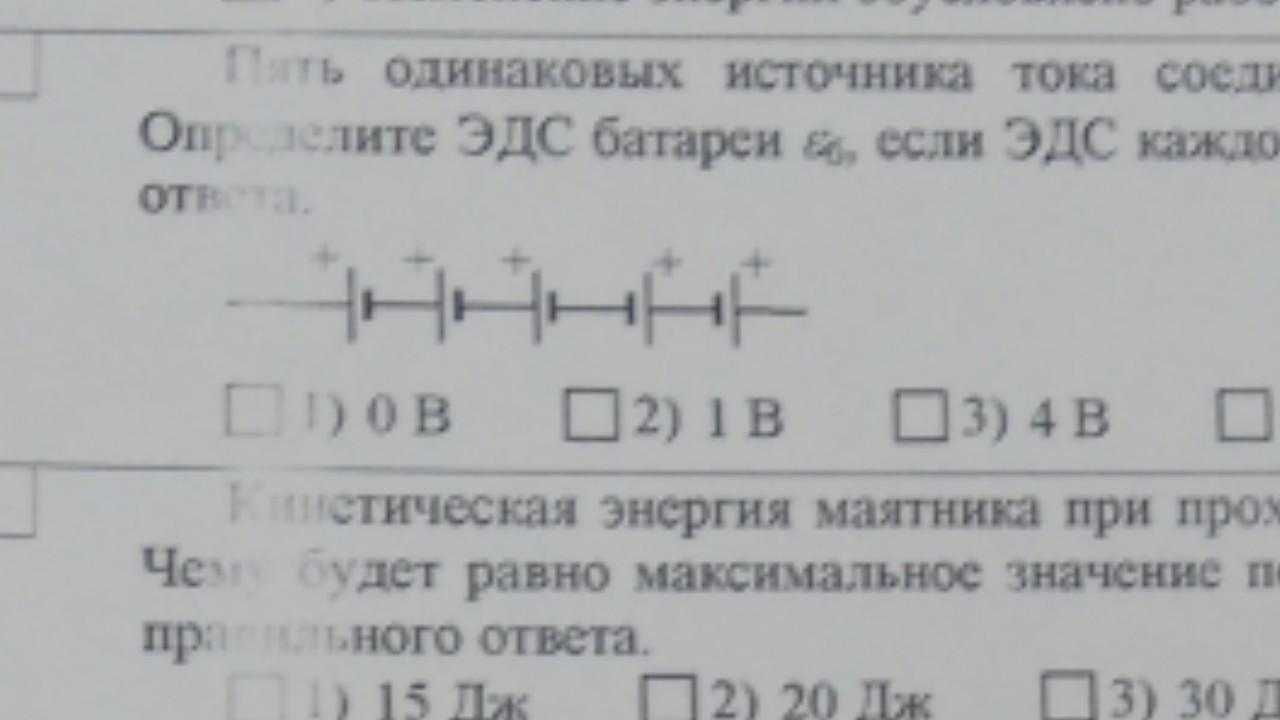

Пять одинаковых источника тока соединены в батарею так, как показано на рисунке. Определите ЭДС батареи, если ЭДС каждого источника тока =1В

Answer 1

Ответ:

Eбат=1 B, ответ 2)

Объяснение:

На схеме два источника тока включены в полярности, противоположной трем источникам, поэтому

Еб=3*Е-2*Е=3*1-2*1=1 В
