Question

пожалуйста, решите!! рисунок 2 это рисунок 3

Answer 1

Ответ:

Объяснение:

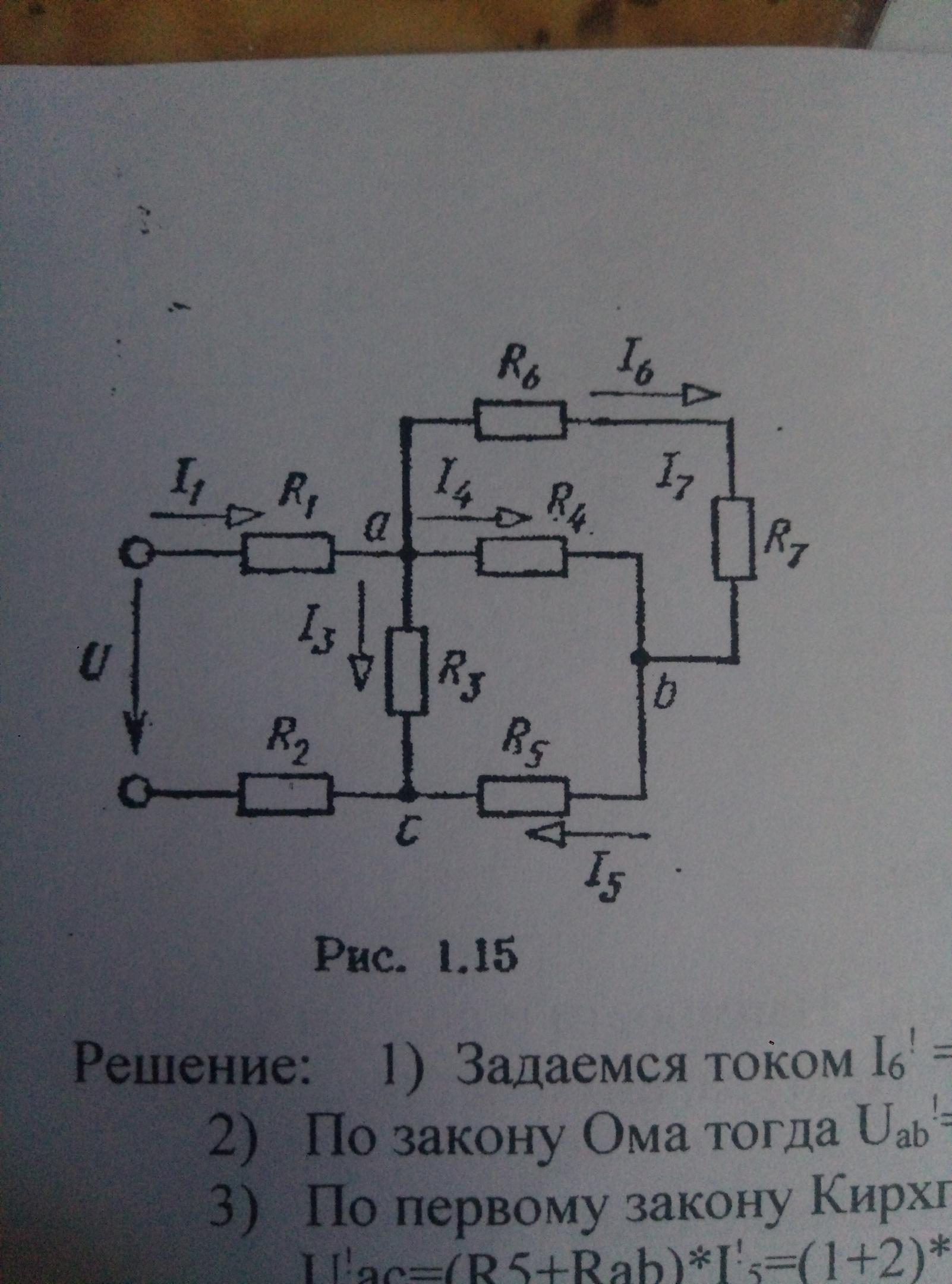

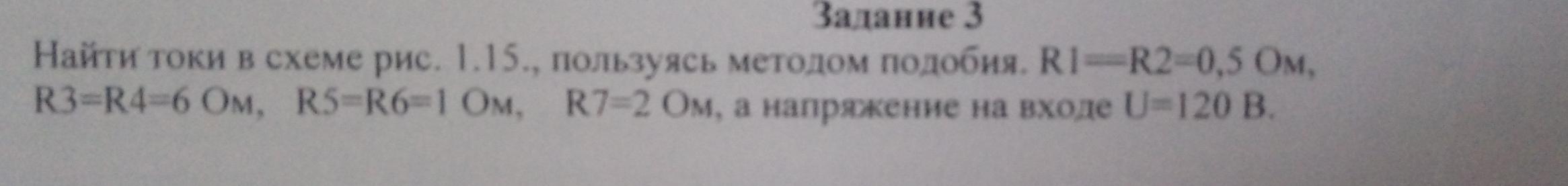

Чтобы рассчитать токи будем сжимать схему пока не получим цепочку из резисторов R1+ R3.4.5.6.7 +R2 (1)

R6+R7=3om ║ R4=6om =2ом (знак ║ означает паралельно).

R4.6.7+R5=2+1=3om, R4.5.6.7 ║ R3 =2om,  имеем для 1 : 0.5ом+2ом+0.5ом=3ом. Найдём ток I1=I2=U/3om=40a.

I3⇒U3=I1*R3.4.5.6.7=40a*2om=80в, I3=80/6=13.33a, I4.5.6.7=26.66a,

U5=I4.5.6.7*R5=26.66*1=26.66в, U4=80-26.66=53.33в, I4=53.33/6=8.88a,

I6.7=17.77a тюе как соотношение паралельно стоящих резисторов отличается в два раза , так и токи отличаются в два раза.

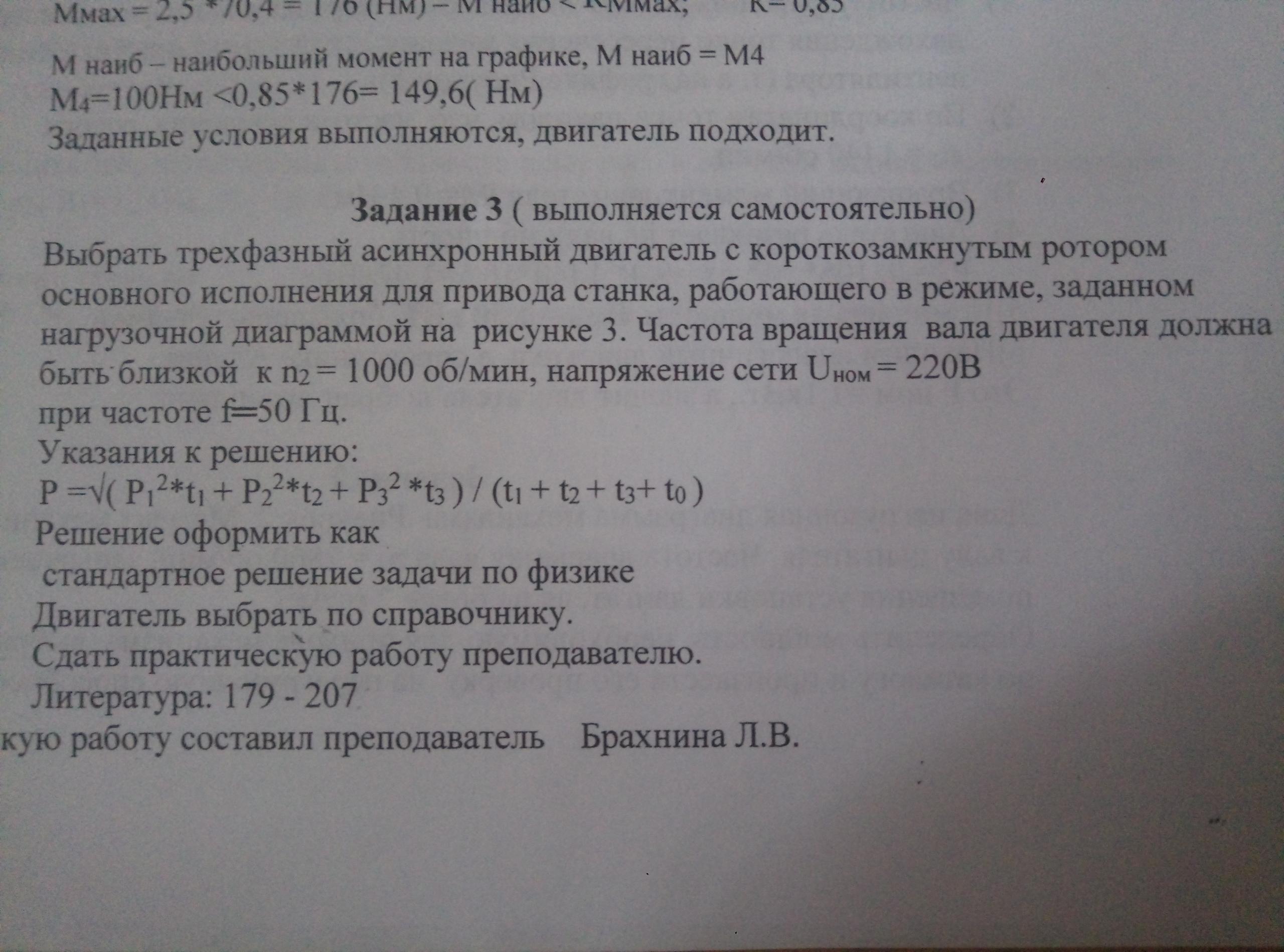

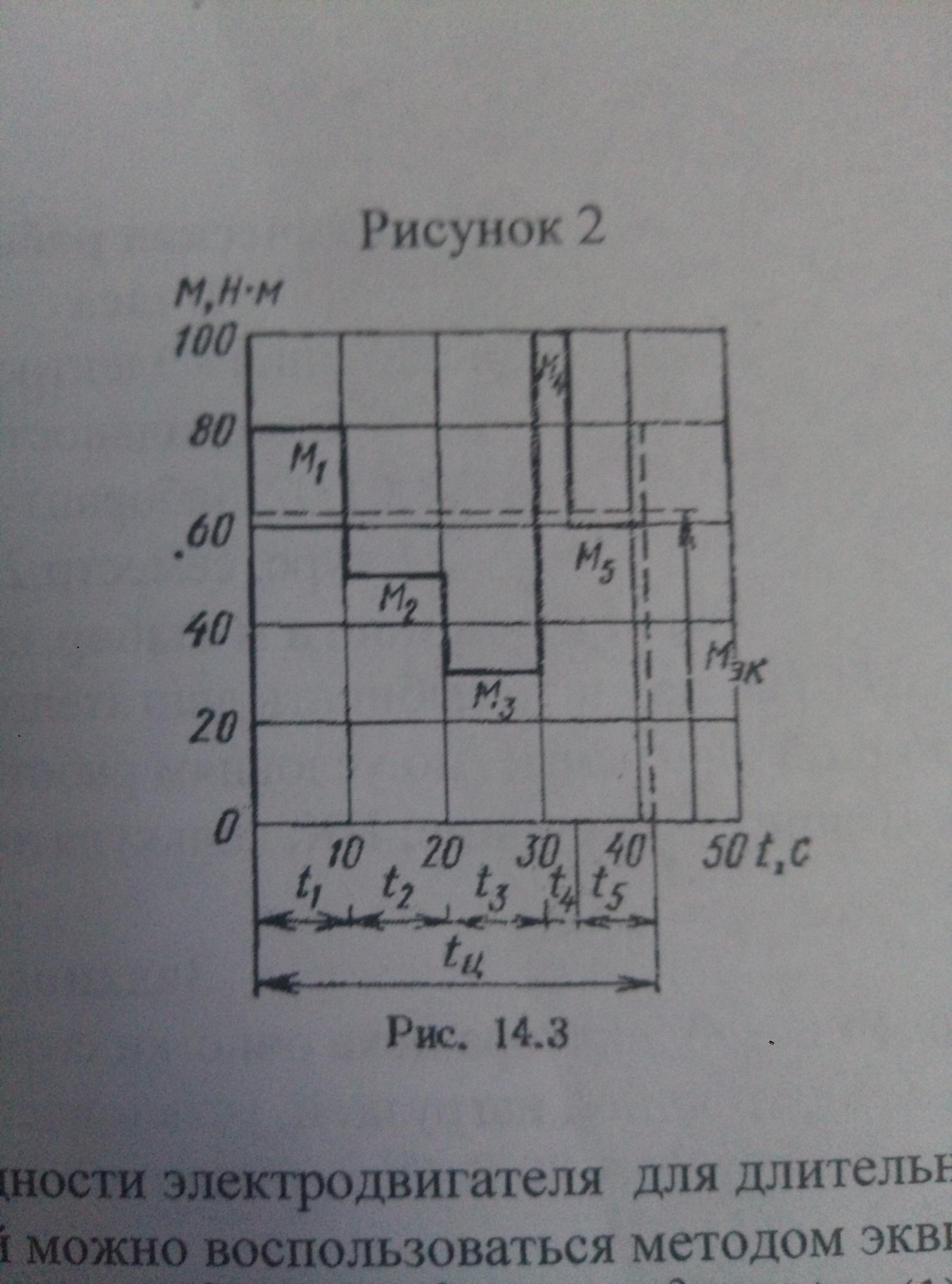

2.задача: Рассчитаем момент по ф-ле взяв данные из графика

Р=√(Р1²*t1+P2²*t2+P3²*t3+P4²*t4+P5²*t5)/t1+t2+t3+t4+t5=√(80²*10c+50²*10c+30²*10c+100²*3.5c+60²*6.5c)/10+10+10+3.5+6.5=√64000+25000+9000+33000+22600)/40=392/40=9.8Н*м

Мощность двигателя Р=М*n/9550=9.8*1000/9550=1квт

Ближайшая модель АИР 80S6 1.1квт 920об/мин Мном=11.418Н*м
