Ответы
Ответ дал:
1
Ответ: справа -налево

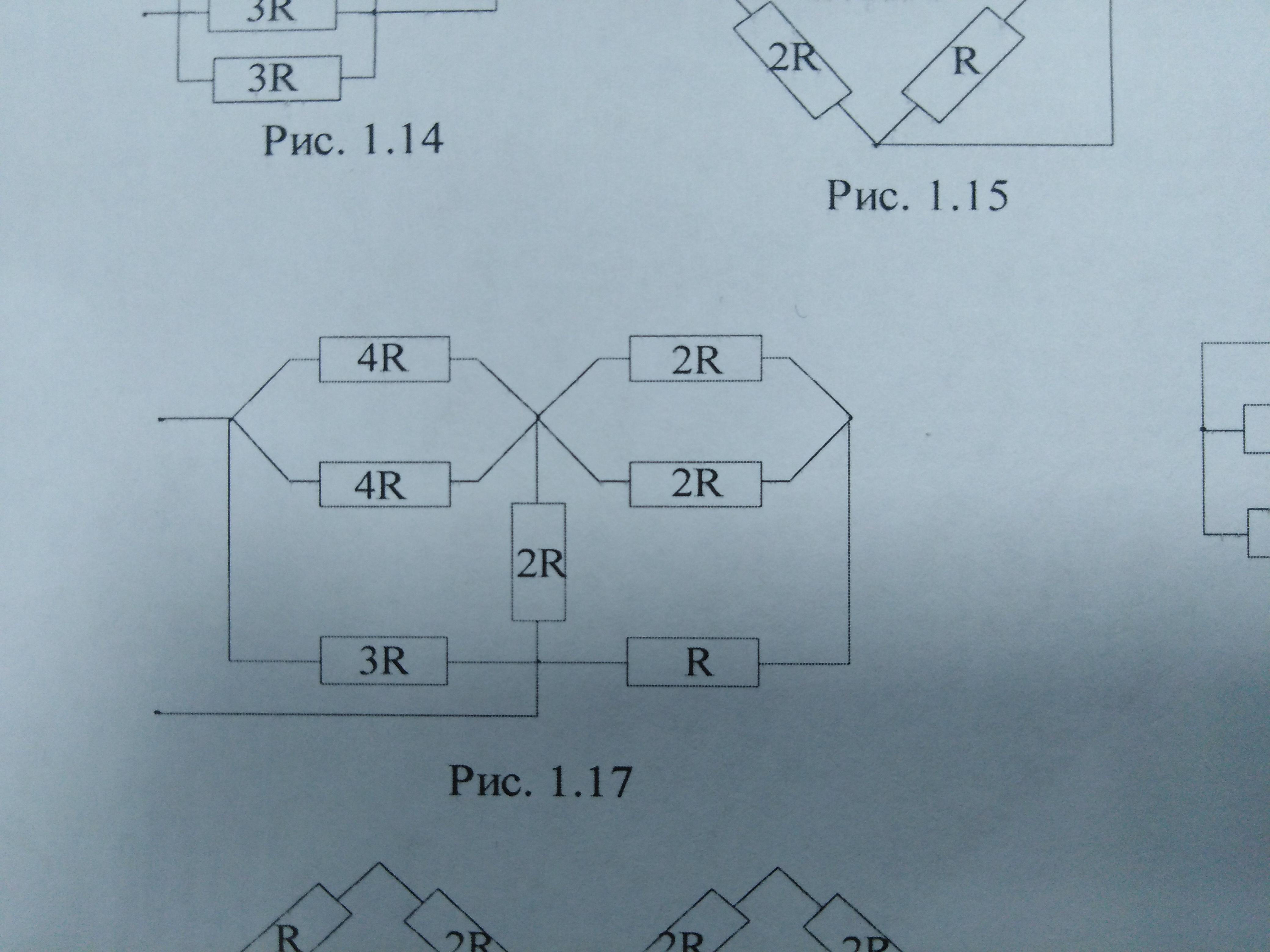

сворачиваем параллельные и последовательные цепочки и вычисляем их Rэкв:
1) R, 2) 2R, 3) R, 4) 2R
5) Rобщ= 2R+R+3R= 6R -ответ
Dedagenn:
для паралл.цепочек суммируешь проводимости 1/r=1/r1+1/r2+... (и переворачиваешь r=...)
понятно, да?
Нет
эхх, как объяснить... ну глянь правила вычисления Rпослед и Rпаралл
Мне на рисунке проще когда это написано и видно
я понимаю, но нет у меня фото...
Напишите на листочке
видишь вверху справа 2R и 2R параллельно! заменим их одним эквив. сопротивлением r¹=2R*2R/(2R+2R)=R
Теперь оказывается r¹ соединено последовательно! с R (внизу), значит экв. сопрот. этой цепочки r²=r¹+R=2R
Смотрим дальше и видим, что r² параллельно! 2R, сворачиванием: r³=2R/2=R
