Помогите пожалуйста! Провести анализ положений ребер и граней по отношению к плоскостям проекций.
Приложения:

Ответы
Ответ дал:
1
Объяснение:

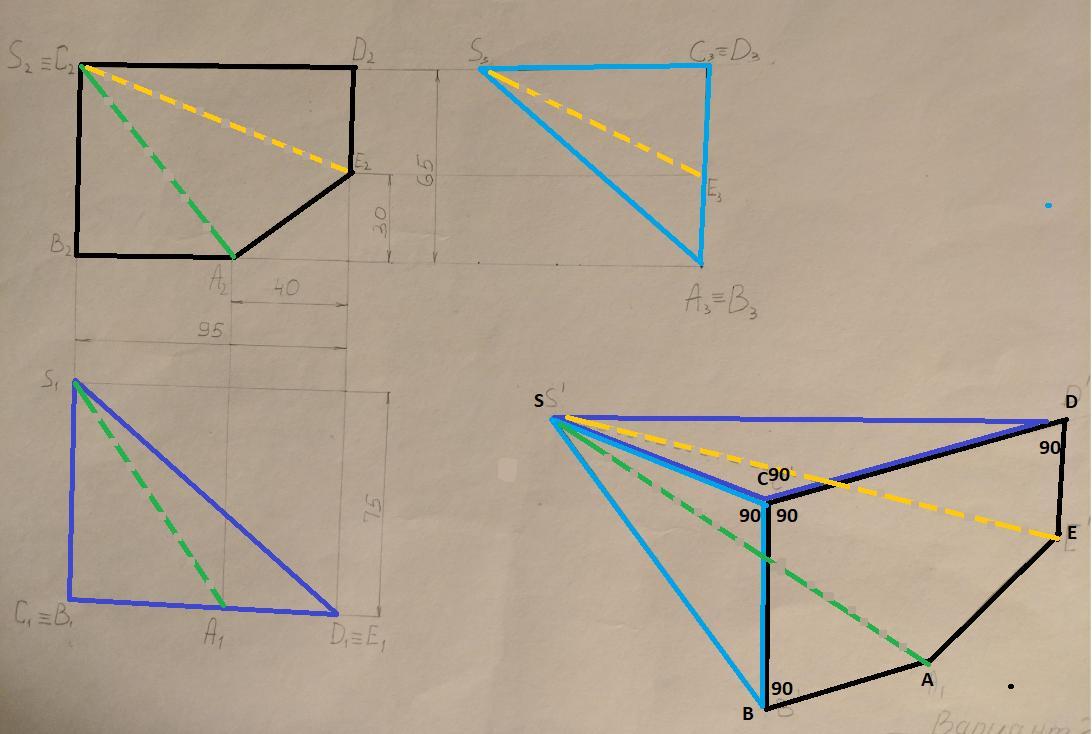

Фигура - пирамида, в лежачем положении.
Основание - пятигранник ABCDE.
Остальные пять граней - треугольники.
Два прямоугольных - ΔBCS и ΔCDS - перпендикулярны основанию.
Два прямоугольных - ΔABS и ΔDES - идут наклонно к вершине.
А треугольник ΔAES не прямоугольный соединяет грани.
Приложения:

hotlife89:
Ещё раз вам огромное спасибо за ответ, не первый раз уже помогаете. Но немножко не то нужно примерно, положение рёбер: АЕ горизонтальное, DS фронтальное, BS профильное, CS горизонтально проэцирующее и т.д.... Положение граней: DES франтально проэцирующее, ABS профильно проэцирующее, ABCDE горизонтальное и т.д....
