Question

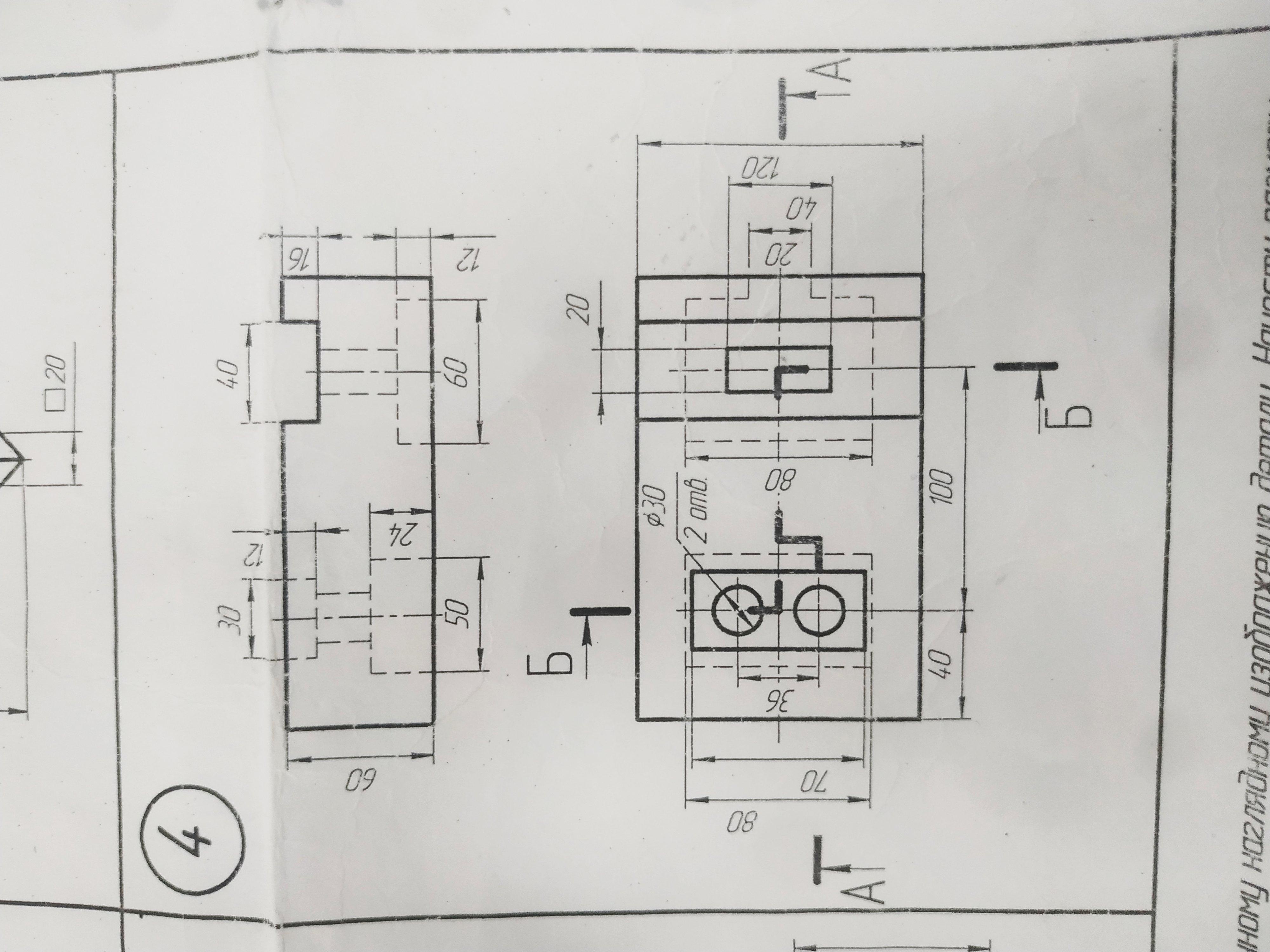

Построить вид слева. Выполнить указанные разрезы. Построить аксонометрическое изображение с четвертым вырезом.

Answer 1

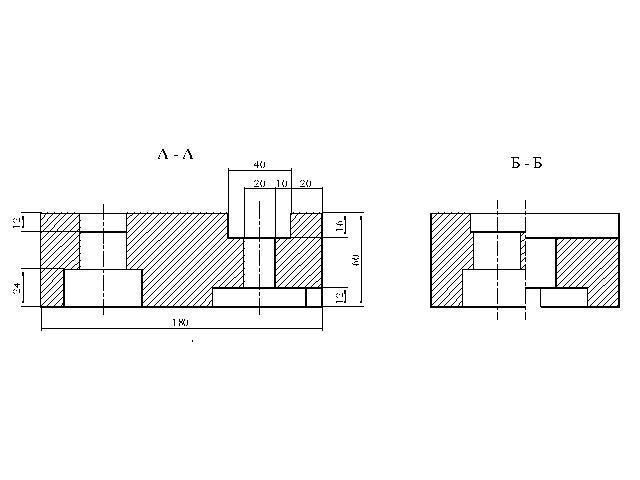

Ответ:

Объяснение:

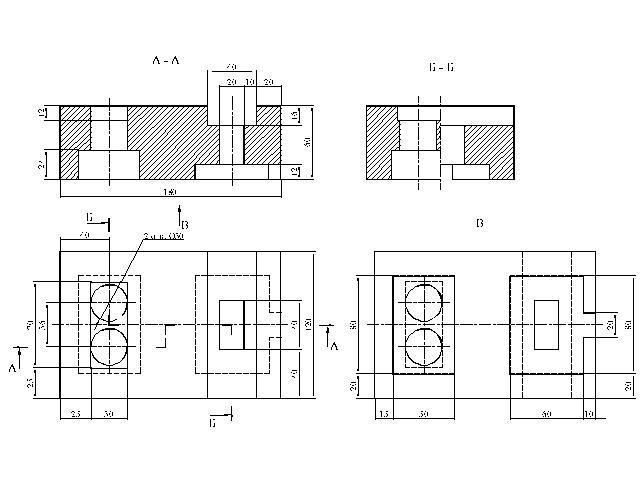

Сделала вид снизу, чтобы указать размеры на выемки, т.к. размеры не проставляют по невидимым линиям.

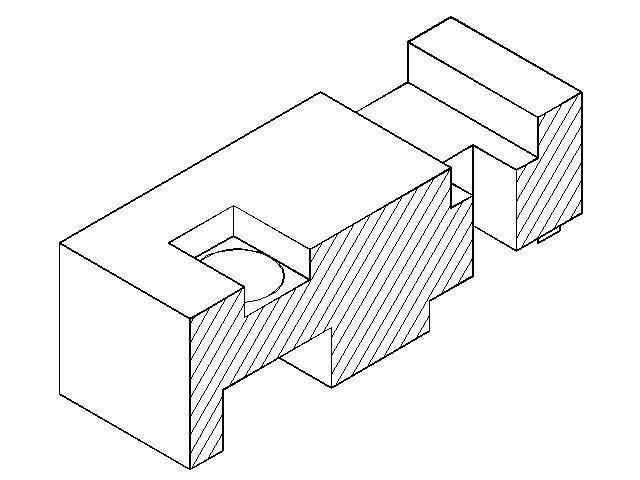

Аксонометрию с вырезом 1/4 части детали сделать невозможно (нет двух осей симметрии), начертила 1/2 часть детали (по оси симметрии).
