Question

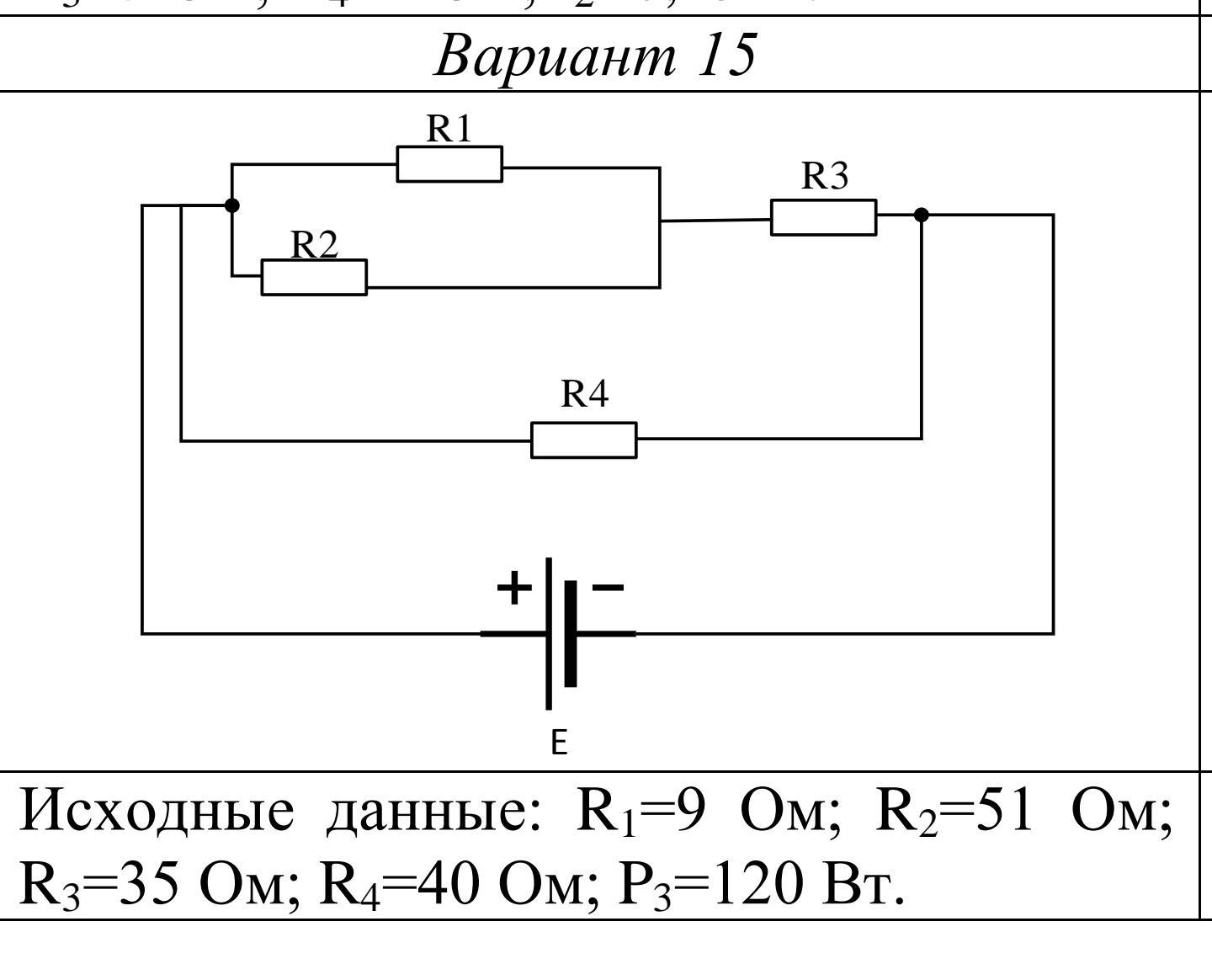

Определите эквивалентное сопротивление цепи, ток I и мощность P, потребляемые цепью, а так же токи, напряжение и мощности на каждом из резисторов

Answer 1

Ответ:

Объяснение:

R(₁,₂)=(R₁*R₂):(R₁+R₂)=7,65 Ом;

R(₁-₃)=R₃+R(₁,₂)=42,65 Ом;

Rэкв={R₄*R(₁-₃)}:{R₄+R(₁-₃)}=20,64≈20,6 Ом;

I₃=√(P₃/R₃)=1,8516...≈1,85 A;

U₃=I₃*R₃=64,75 B;

U₁=U₂=I₃*R(₁,₂)=14,1525≈14,15 B;

ℰ=U=U₁+U₃=78,9≈79 B;

I₄=ℰ/R₄=1,975≈2 A;

I=I₃+I₄=3,85≈3,8 A;

P=ℰ*I=300,2≈300 Вт;

ΣP=I₁²*R₁+I₂²*R₂+I₃²*R₃+I₄²*R₄=

---

Если ΣP=P=300 Вт, то баланс мощностей

имеет место быть.
