Question

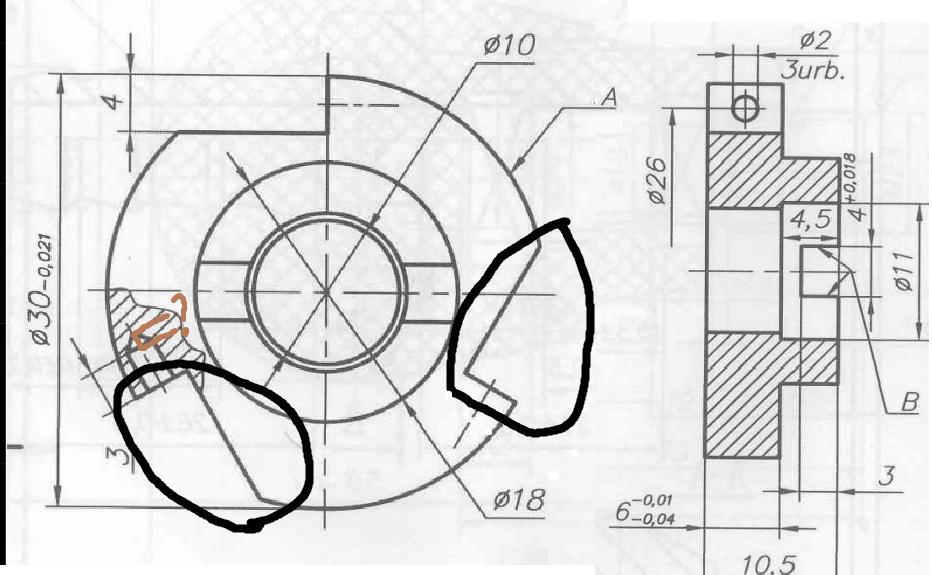

Подскажите, пожалуйста, как нарисовать эти вырезы (обведенные черным), верхний я смог нарисовать, путём опускания перпендикуляра с верхней точки, а как другие не знаю. И какова высота треугольника (коричневым)?

Answer 1

Ответ:

Объяснение:

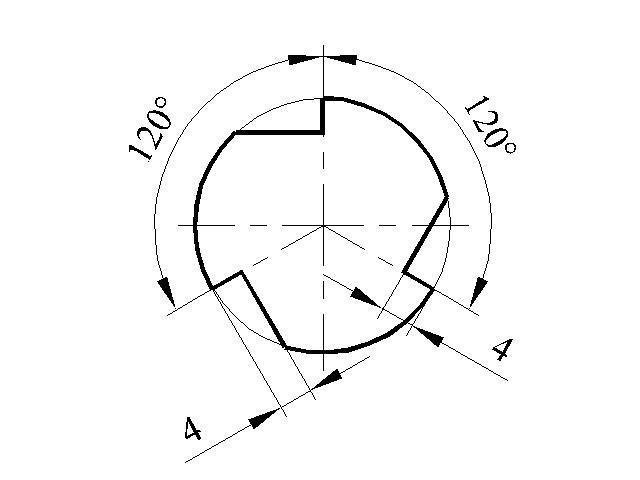

Первый чертеж - начертите оси под 120°

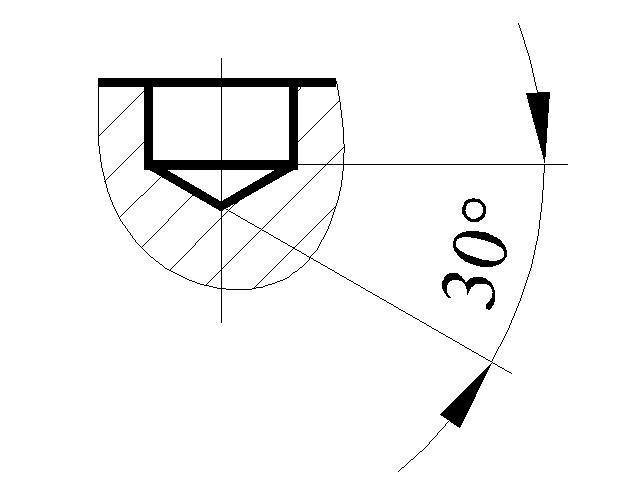

Второй чертеж - сход резьбового инструмента, чаще всего, чертят под 30°
