помогите пожалуйста решить это задание

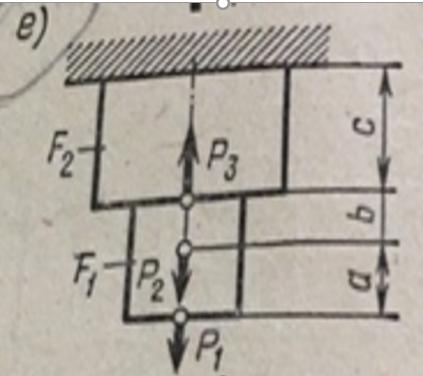

Для ступенчатого бруса построить эпюры продольных сил и нормальных напряжений. Нужно только решение без чертежа.

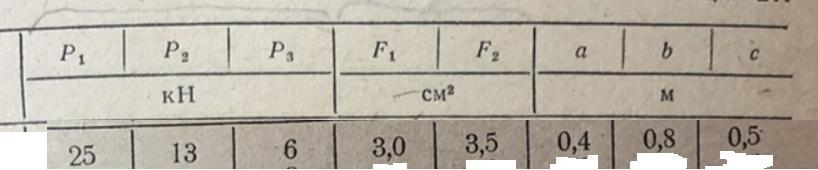

Данные даны на третьем фото.
Приложения:
Nastya171167:
помогите пожалуйста
Ответы
Ответ дал:
4
Ответ:
Объяснение:
N1=P1=25 кН
N2=P1+P2=25+13=38 кН
N3=P1+P2-P3=38-6=32 кН
Принимаем растяжение за положительное значение.
σ1=N1/F1=25*10^3/(3*10^-4)=83.3*100^6 Па (83,3 МПа)
σ2=N2/F1=38*10^3/(3*10^-4)=126.6*10^6 Па (126,6 МПа)
σ3=N3/F2=32*10^3/(3.5*10^-4)=91.4*10^6 Па (91,4 МПа)
============

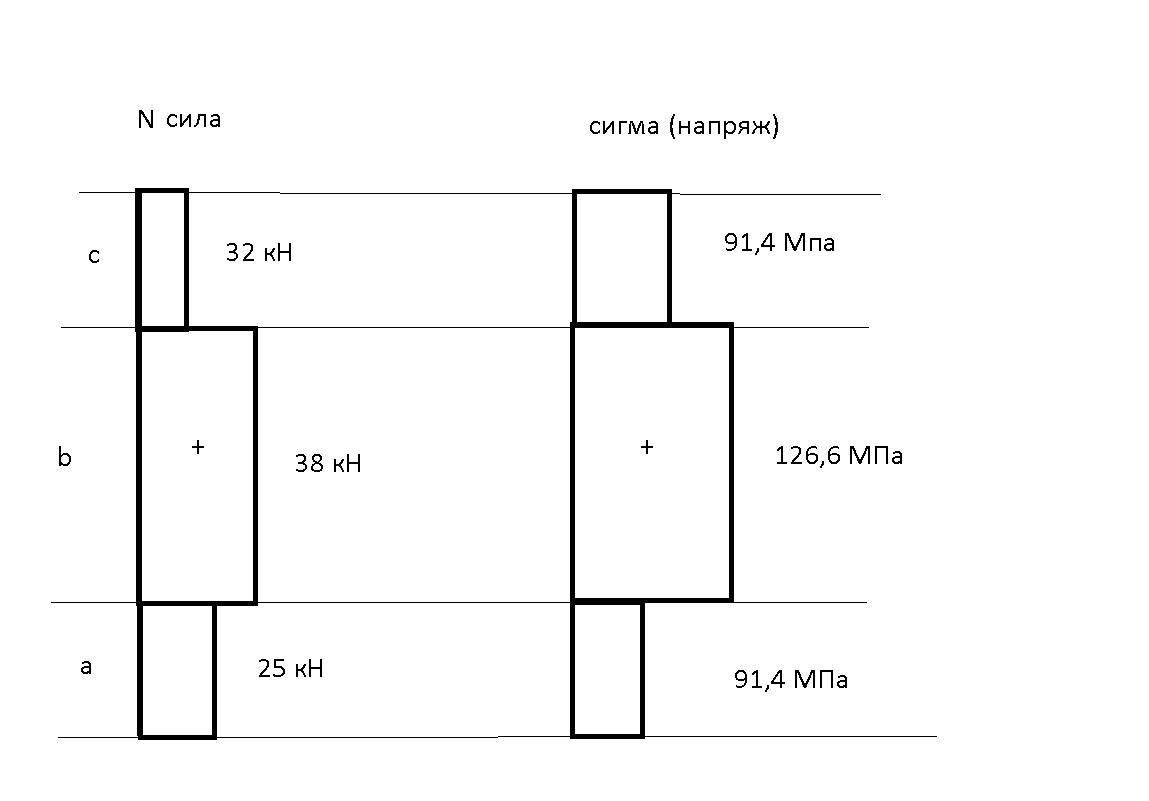

Эпюры в приложении
===================================
