Question

Доброго времени суток ;) Люди добрые, есть тут те, кто понимает в инженерной графике?) Очень нужна ваша помощь.

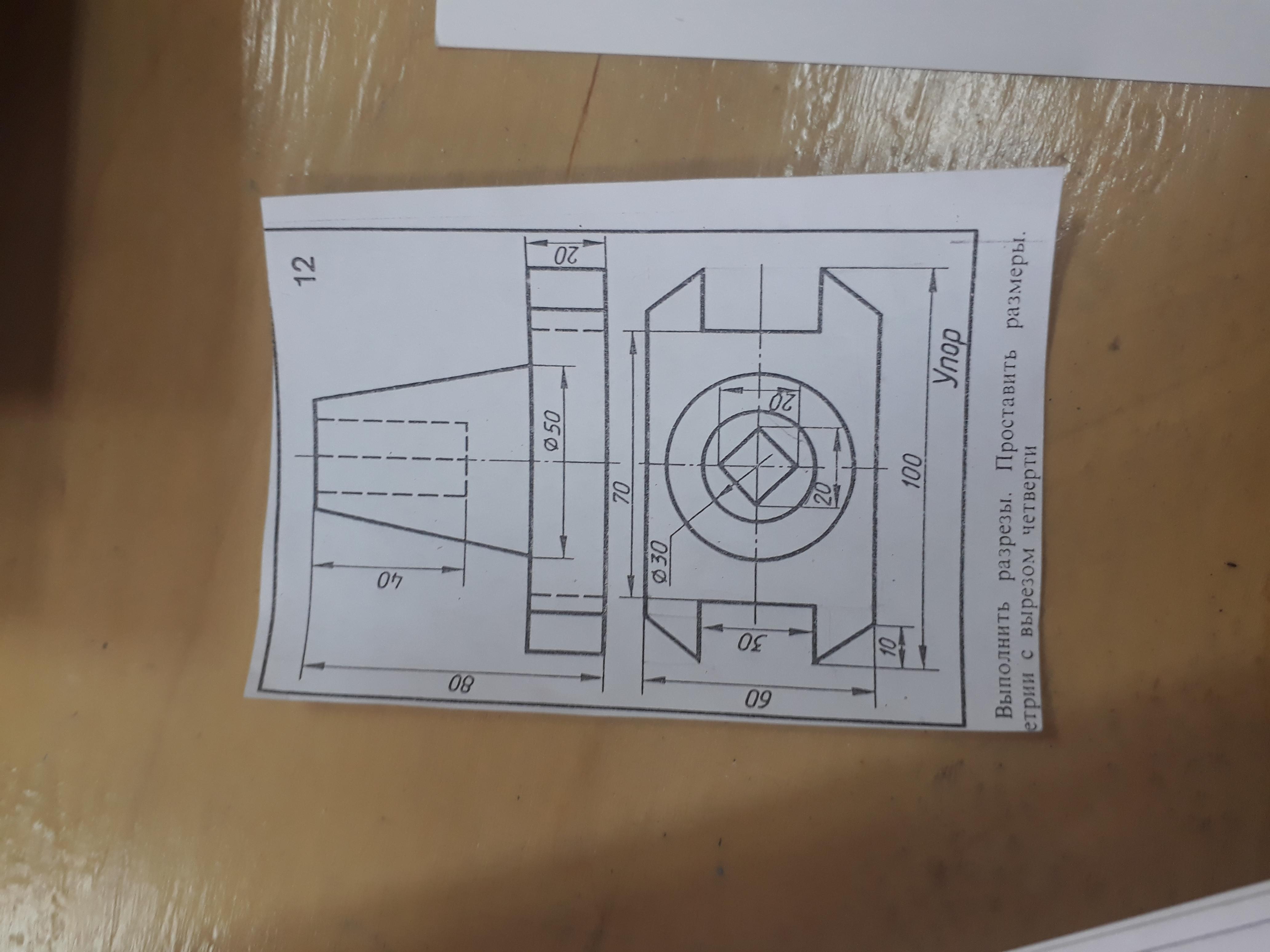

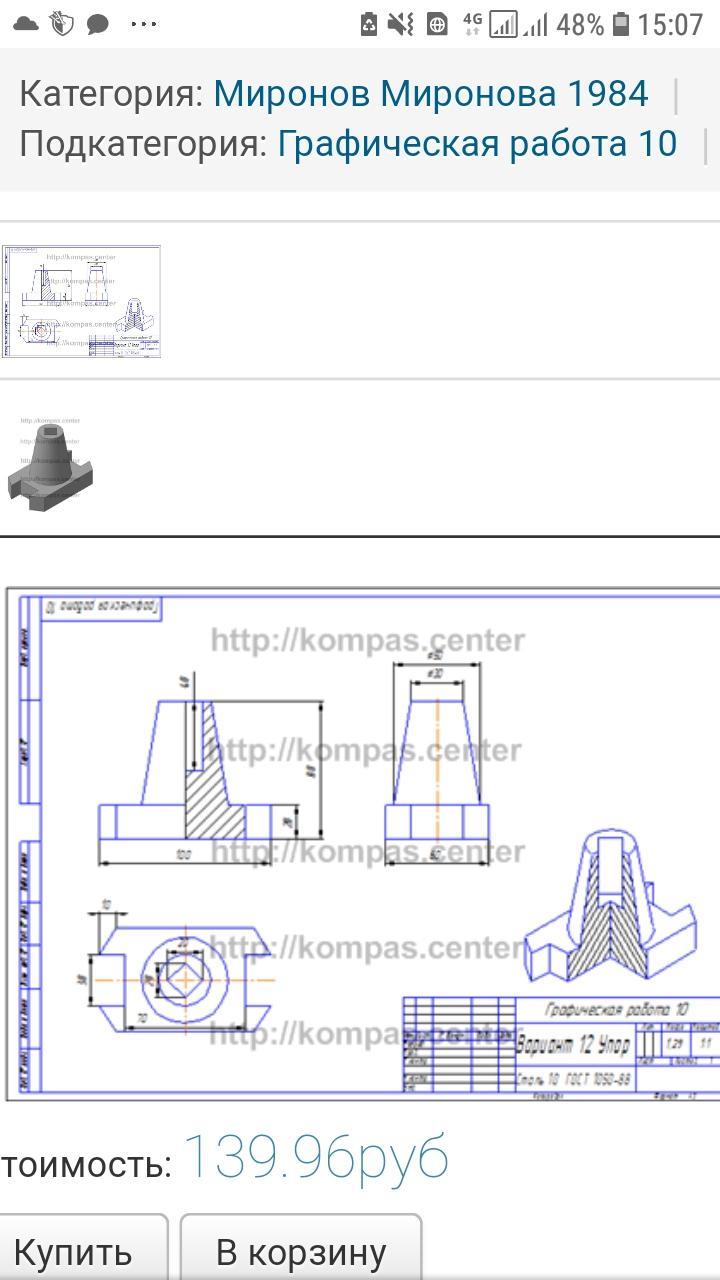

Вот у меня есть задание (1 картинка), по двум видам построить 3-й и сделать 3д детальку. Всё бы ничего, но только не понимаю какие размеры на 3д картинке. Не могли бы ли Вы помочь поставить размеры на 3д детали( рядышком,чтобы я смогла начертить?) пожалуйста. Заранее большое спасибо)

Answer 1

Ответ:

Объяснение:

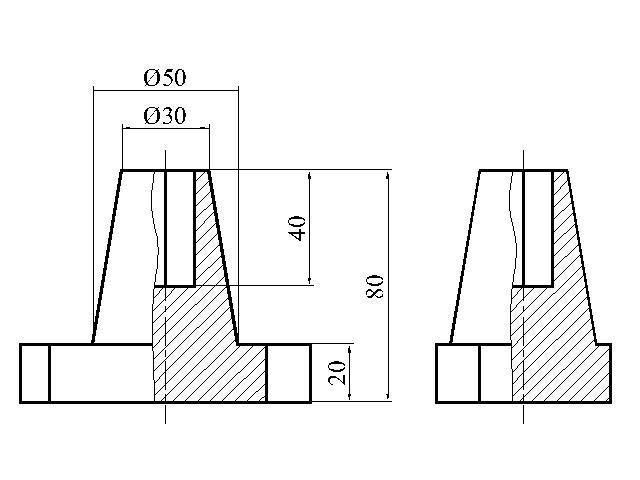

Вид спереди заменила на 1/2 главного вида + 1/2 фронтального разреза

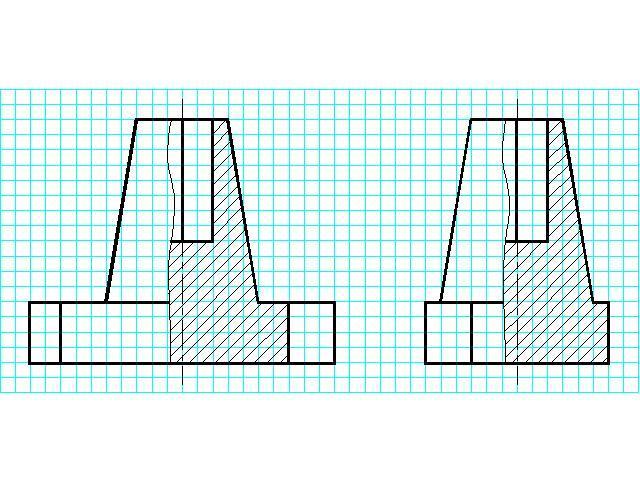

Начертила 1/2 вида слева + 1/2 профильного разреза

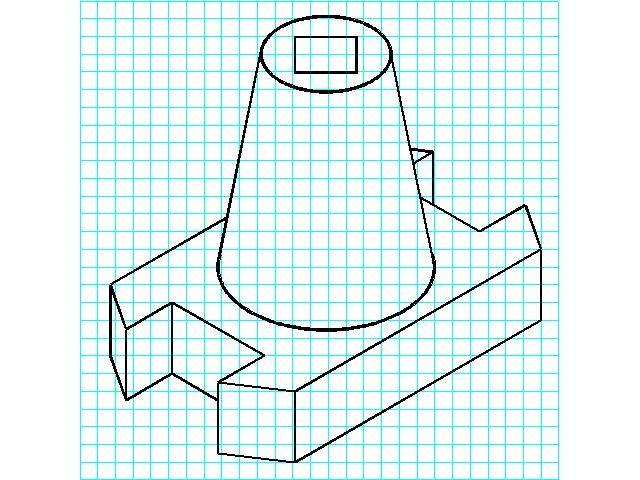

Изометрию начертила на тетрадном листе (размер клетки 5 х 5 мм²), т.к. проставить все размеры просто невозможно.

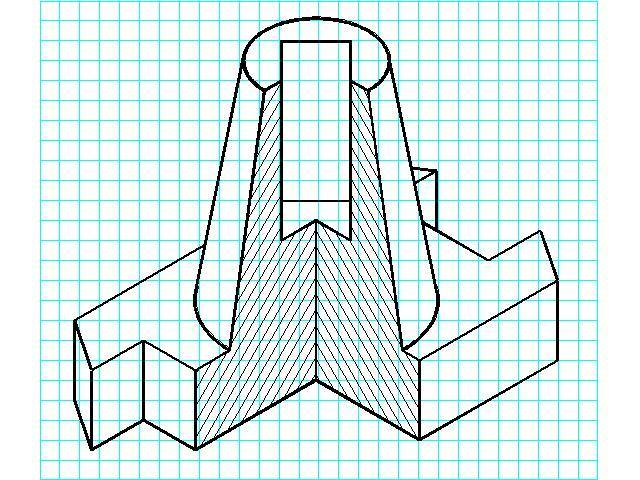

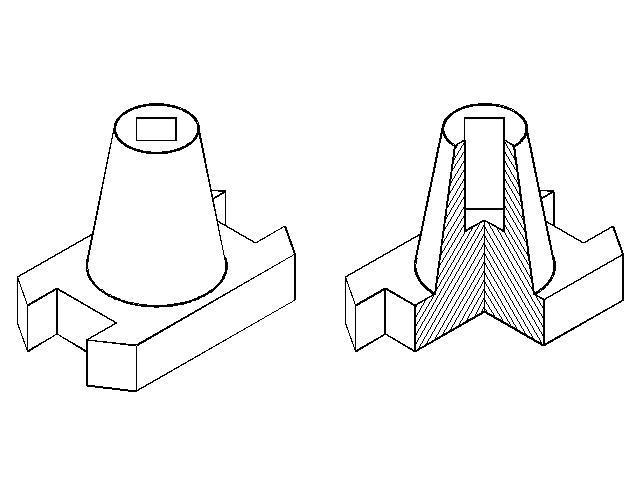

И начертила изометрию с вырезом 1/4 детали.

Удачи Вам!
